Motor Tork Tanpa Bingkai

Sebagai pengilang profesional China dan pengedar serantau yang sah, SEA MOTION menyediakan penyelesaian Motor Tork Tanpa Bingkai berprestasi tinggi yang boleh disesuaikan untuk industri ketepatan mewah. Sejak 2019, kami telah bekerjasama dengan jenama terkenal global dan pengeluar domestik premium, berkhidmat di universiti, institut penyelidikan dan perusahaan pembuatan terkemuka dengan kualiti yang terbukti boleh dipercayai.

Hantar Pertanyaan

Penerangan Produk

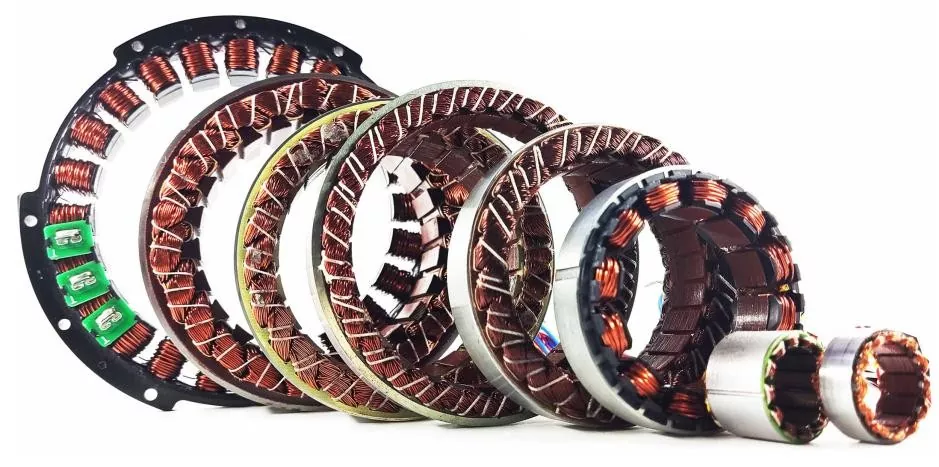

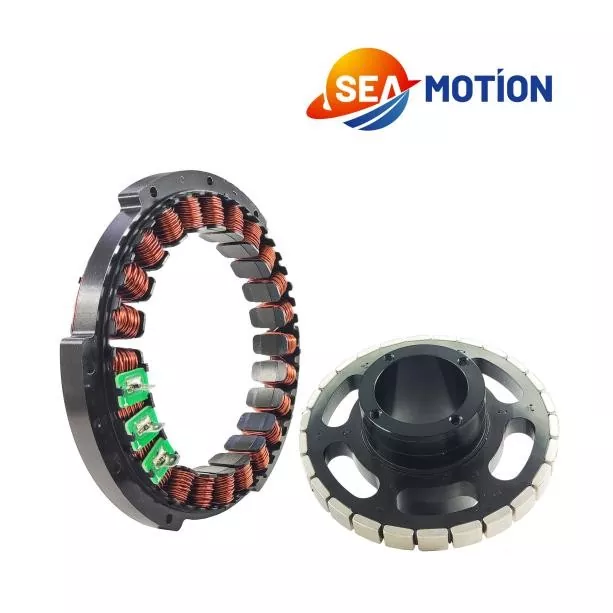

SEA MOTION Motor Tork Tanpa Bingkai ialah produk motor pemacu terus teras yang direka untuk senario perindustrian berketepatan tinggi, dinamik tinggi dan ringan, sepenuhnya melanggar had prestasi motor servo tradisional dengan struktur transmisi gear. Siri motor ini membatalkan cengkerang dan bahagian transmisi yang berlebihan, memberikan kelebihan luar biasa dalam ketumpatan tork, ketepatan kedudukan dan tindak balas dinamik. Dilengkapi dengan reka bentuk inersia rotor ultra-rendah, ia menyokong hentian permulaan frekuensi tinggi dan pertukaran pantas, mencapai output berkelajuan rendah dan tork tinggi yang stabil. Bergantung pada pengalaman industri selama bertahun-tahun dan sistem rantaian bekalan hierarki yang disempurnakan, SEA MOTION menyepadukan pengeluar motor tork tanpa bingkai berkualiti tinggi dengan kekuatan yang berbeza. Kami bekerjasama dengan kilang berorientasikan R&D untuk motor khas kumpulan kecil tersuai dan pengeluar pengeluaran besar-besaran terpiawai dengan sistem QC yang ketat untuk memastikan konsistensi produk yang sangat baik. Semua produk menjalani ujian prestasi dan pemeriksaan kualiti yang ketat. Sama ada untuk projek R&D yang diperibadikan atau perolehan industri berskala besar, kami boleh menyediakan penyelesaian kawalan pergerakan yang dioptimumkan, mengimbangi kualiti produk, kos dan kecekapan penghantaran untuk pelanggan global.

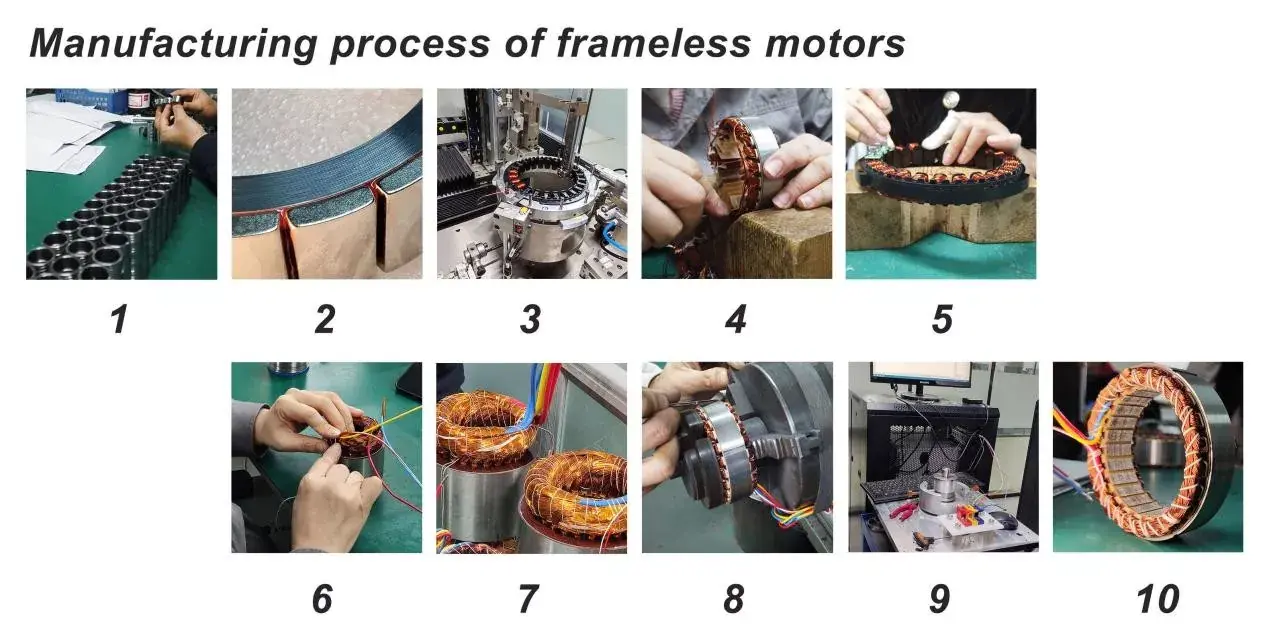

Berikut ialah proses pengeluaran motor tanpa bingkai:

1. Pemeriksaan bahan, pemutar motor tanpa bingkai memerlukan pemesinan ketepatan.

2. Untuk memasang kepingan magnet yang kuat, pelekat anaerobik digunakan. Sesetengah rotor berkelajuan tinggi mempunyai lapisan gentian karbon yang dilekatkan pada bahagian luar kepingan magnet yang kuat untuk mengelakkan kepingan daripada tercampak oleh daya emparan yang berlebihan.

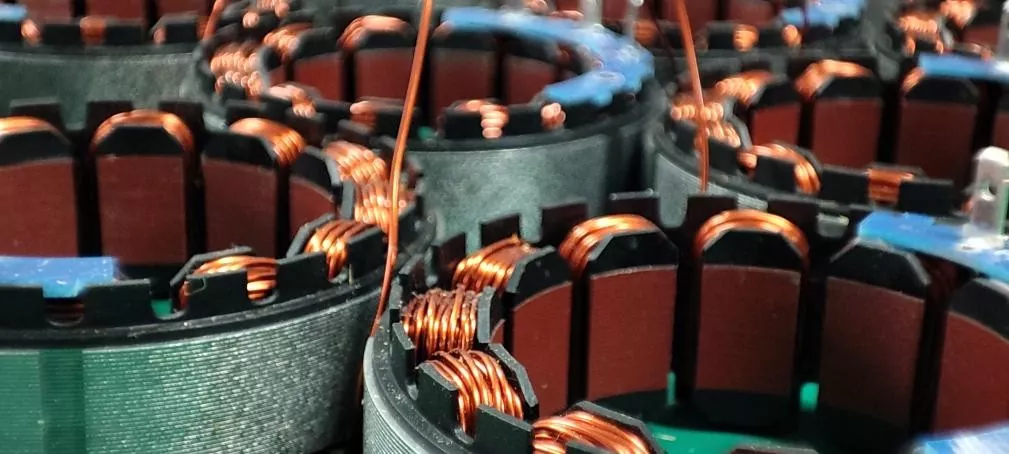

3. Mesin penggulungan automatik melakukan kerja penggulungan stator.

4. Untuk beberapa kumpulan kecil atau produk tersuai dengan keperluan tinggi untuk penggulungan, penggulungan manual diperlukan. Penggulungan manual adalah tugas yang sangat teknikal.

5. Susun belitan. Perkakas kayu lembut akan digunakan di sini untuk mengelakkan kerosakan varnis penebat pada permukaan penggulungan.

6.Pematerian, melibatkan pematerian belitan ke konduktor atau papan antara muka PCB.

7. Proses menuang gam perlu dijalankan dalam persekitaran vakum untuk mengelakkan udara daripada masuk, dan kemudian ia perlu dibakar dalam ketuhar.

8. Tanggalkan sebarang pelekat sisa dari permukaan kepingan magnet stator.

9. Pengujian termasuk ujian kesinambungan tiga fasa, ujian beban, dsb.

10. Produk siap

Spesifikasi

Kami boleh menyediakan corak penggulungan yang berbeza, reka bentuk litar magnetik, kaedah pembungkusan, dan kaedah pendawaian mengikut keperluan pelanggan. Di bawah ialah parameter untuk produk standard kami.

Model	Voltan berkadar Vdc	Nilai rpm kelajuan	Nilai tork N·m	Kuasa dinilai W	Nilai semasa A	Arus puncak A	Tork puncak N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

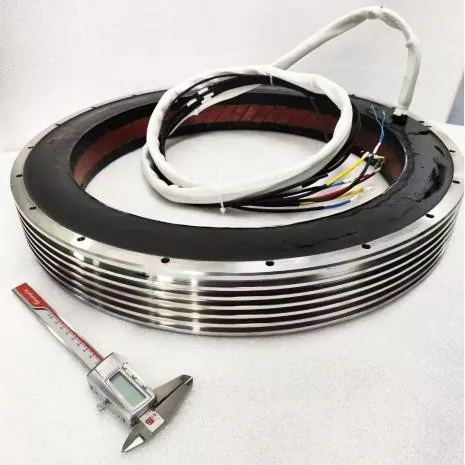

175-keluar diameter 175mm Motor standard boleh disesuaikan dengan diameter luar antara 12mm hingga 600mm. Untuk motor tork tanpa bingkai yang lebih besar dan lebih khusus, sila rujuk pasukan jualan kami.

Ciri produk Dan Aplikasi

Motor tork tanpa bingkai SEA MOTION menawarkan prestasi komprehensif yang unggul sesuai untuk senario pembuatan ketepatan tinggi. Ia menampilkan ketumpatan tork ultra tinggi, memberikan 2-3 kali tork motor servo biasa pada volum yang sama dengan prestasi tork berkelajuan rendah yang sangat baik. Struktur tanpa gear dan bebas pengganding merealisasikan tindak balas sifar dan ketepatan tinggi, dengan ketepatan kedudukan berulang sehingga ±1 saat arka, meningkatkan ketegaran struktur dan keupayaan anti-gangguan. Dengan frekuensi tindak balas melebihi 1kHz dan inersia rotor ultra-rendah, ia menyokong operasi dinamik ultra-tinggi. Ia juga mencapai pengurangan 30%-50% dalam volum dan berat, menyokong pendawaian berongga, dan mempunyai hayat perkhidmatan yang panjang dan operasi tanpa penyelenggaraan. Diguna pakai secara meluas dalam bidang teras mewah, ia menyajikan senario pemacu bersama robot humanoid dan kolaboratif dengan reka bentuk ringan dan berongga. Ia juga digunakan secara meluas dalam peralatan ketepatan semikonduktor dan panel seperti platform wafer dan mesin litografi, robot pembedahan perubatan dan peralatan pengimbasan, gear stereng aeroangkasa dan pod fotoelektrik, serta meja putar pemacu terus alat mesin CNC dan peralatan pautan lima paksi, memperkasakan peningkatan pintar industri berketepatan tinggi.

Butiran Pengeluaran dan saiz / mm

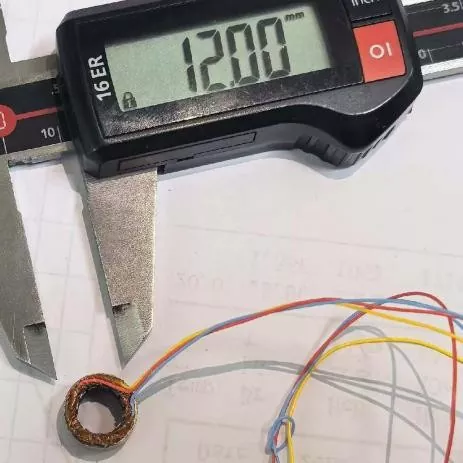

Selain produk industri standard, kami menerima tempahan motor tanpa bingkai tersuai. Saiz tersuai kami terdiri daripada diameter luar minimum 12mm hingga 600mm.
