Motor Tanpa Bingkai

SEA MOTION telah menjadi pengedar eksklusif motor tanpa bingkai yang terkenal di peringkat antarabangsa di China sejak 2019. Pelanggan kami meliputi universiti, institut penyelidikan dan sektor pembuatan mewah di seluruh China. Pada masa yang sama, rantaian bekalan kami termasuk sekumpulan pengeluar yang cemerlang. Mereka pakar dalam bidang yang berbeza dan cemerlang dalam produk yang berbeza. Sesetengah pakar dalam produk tersuai, kumpulan kecil dan khusus, memiliki pasukan R&D yang kuat dan sejumlah besar pekerja mahir. Yang lain pakar dalam menghasilkan kuantiti besar produk industri standard, memiliki keupayaan pengurusan QC yang sangat kuat dan memastikan konsistensi produk yang sangat baik.

Hantar Pertanyaan

Penerangan Produk

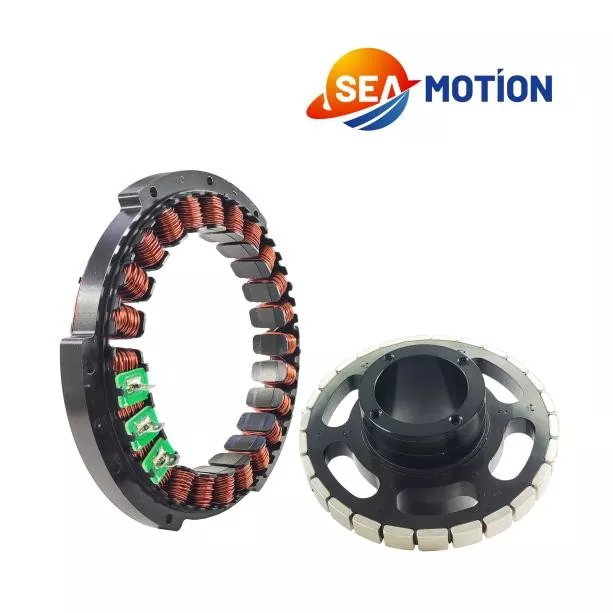

Motor tanpa bingkai ialah motor pemacu terus segerak magnet kekal yang tanpa cangkerang, tanpa galas dan tanpa aci. Ia hanya terdiri daripada pemegun dan pemutar, tertanam terus ke dalam peralatan sebagai sebahagian daripada struktur, dan mempunyai ketumpatan tork tinggi, tindak balas sifar dan tindak balas dinamik yang tinggi.

Pasukan teknikal kami akan menilai keperluan pelanggan dan memilih pembekal yang sesuai. Kami akan bekerjasama dengan pasukan R&D pembekal untuk mereka bentuk dan mengesahkan pemilihan produk atau litar magnetik. Selepas menyelesaikan penyelesaian, kami akan menjalankan simulasi untuk memastikan kebolehpercayaan dan kebolehkawalan keseluruhan proses.

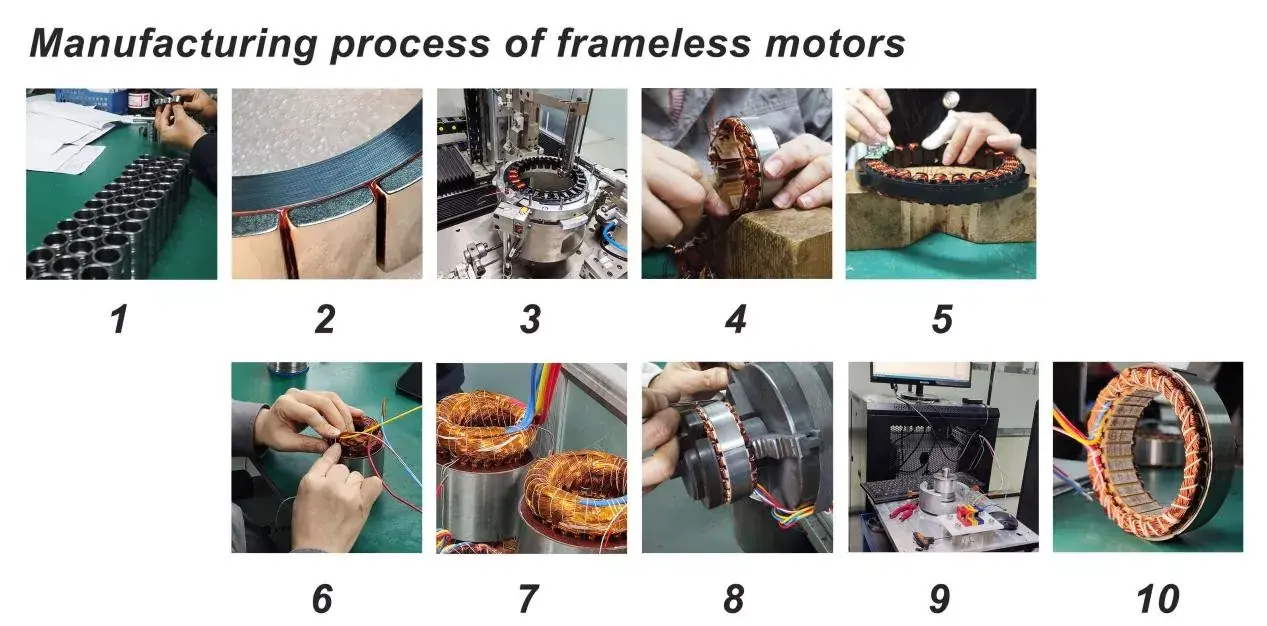

Seterusnya ialah proses pengeluaran yang kompleks. Kami telah memudahkan proses pengeluaran motor tanpa bingkai kepada sepuluh langkah. Berikut ialah proses pengeluaran motor tanpa bingkai:

1. Pemeriksaan bahan, pemutar motor tanpa bingkai memerlukan pemesinan ketepatan.

2. Untuk memasang kepingan magnet yang kuat, pelekat anaerobik digunakan. Sesetengah rotor berkelajuan tinggi mempunyai lapisan gentian karbon yang dilekatkan pada bahagian luar kepingan magnet yang kuat untuk mengelakkan kepingan daripada tercampak oleh daya emparan yang berlebihan.

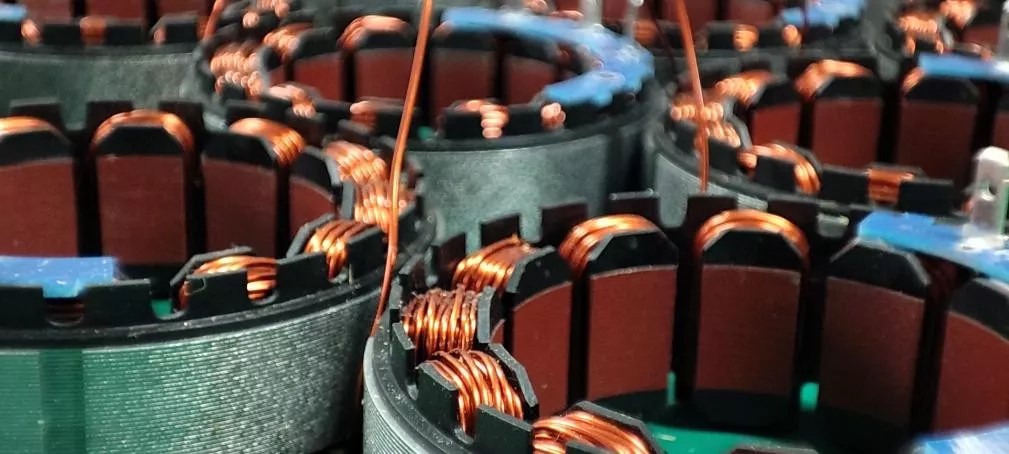

3. Mesin penggulungan automatik melakukan kerja penggulungan stator.

4. Untuk beberapa kumpulan kecil atau produk tersuai dengan keperluan tinggi untuk penggulungan, penggulungan manual diperlukan. Penggulungan manual adalah tugas yang sangat teknikal.

5. Susun belitan. Perkakas kayu lembut akan digunakan di sini untuk mengelakkan kerosakan varnis penebat pada permukaan penggulungan.

6.Pematerian, melibatkan pematerian belitan ke konduktor atau papan antara muka PCB.

7. Proses menuang gam perlu dijalankan dalam persekitaran vakum untuk mengelakkan udara daripada masuk, dan kemudian ia perlu dibakar dalam ketuhar.

8. Tanggalkan sebarang pelekat sisa dari permukaan kepingan magnet stator.

9. Pengujian termasuk ujian kesinambungan tiga fasa, ujian beban, dsb.

10. Produk siap

Parameter Produk

Kami boleh menyediakan corak penggulungan yang berbeza, reka bentuk litar magnetik, kaedah pembungkusan, dan kaedah pendawaian mengikut keperluan pelanggan. Di bawah ialah parameter untuk produk standard kami.

Model	Voltan berkadar Vdc	Nilai rpm kelajuan	Nilai tork N·m	Kuasa dinilai W	Nilai semasa A	Arus puncak A	Tork puncak N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

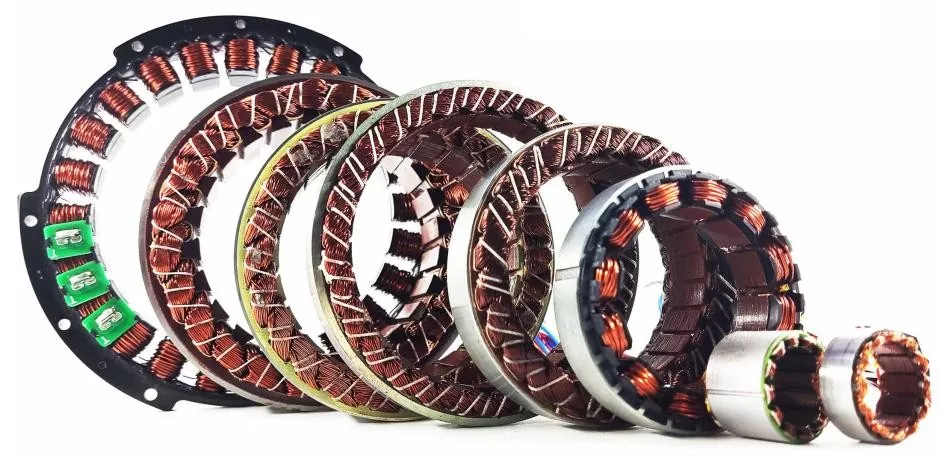

175-keluar diameter 175mm Motor standard boleh disesuaikan dengan diameter luar antara 12mm hingga 600mm. Untuk motor tork tanpa bingkai yang lebih besar dan lebih khusus, sila rujuk pasukan jualan kami.

Ciri produk Dan Aplikasi

Kelebihan motor tanpa bingkai adalah seperti berikut:

1. Ketumpatan tork tinggi: Tork adalah 2–3 kali ganda daripada servos biasa untuk volum yang sama, dengan ciri-ciri kelajuan rendah dan tork tinggi yang sangat baik.

2. Sifar tindak balas + ketepatan tinggi: Tanpa gear/bebas gandingan, ketepatan kebolehulangan sehingga ±1 saat lengkok, ketegaran tinggi dan anti-gangguan yang kuat.

3. Tindak balas dinamik ultra tinggi: Inersia pemutar yang sangat rendah, kekerapan tindak balas > 1kHz, sesuai untuk hentian mula berkelajuan tinggi dan pengunduran yang kerap.

4. Padat dan ringan: Menghapuskan perumahan dan komponen penghantaran mengurangkan volum/berat sebanyak 30%–50%, memudahkan pemasangan kabel berongga.

5. Jangka hayat yang panjang dan bebas penyelenggaraan: Tiada berus, tiada gear haus, jangka hayat sehingga puluhan ribu jam, hanya galas yang boleh digunakan.

6. Reka bentuk yang fleksibel: Diameter luar, diameter dalam dan panjang boleh disesuaikan mengikut bentuk peralatan, menyokong lubang melalui lubang (untuk laluan kabel/saluran paip).

Aplikasi khusus termasuk:

1. Robot Humanoid/Kolaboratif: Didorong bersama (ringan, pendawaian berongga, tork tinggi).

2. Peralatan Semikonduktor/Panel: Peringkat wafer, mesin litografi, peringkat putaran ketepatan.

3. Peralatan Perubatan: Robot pembedahan, pengimbas CT/MRI.

4. Aeroangkasa: Motor servo, antena satelit, pod optoelektronik.

5. Alat Mesin CNC: Peringkat berputar pemacu terus, gelendong berkelajuan tinggi, pautan lima paksi.

Butiran Pengeluaran dan saiz / mm

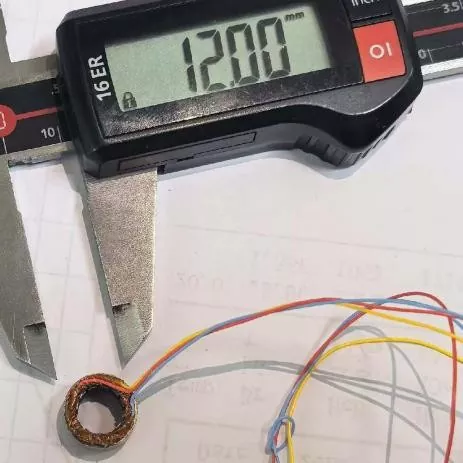

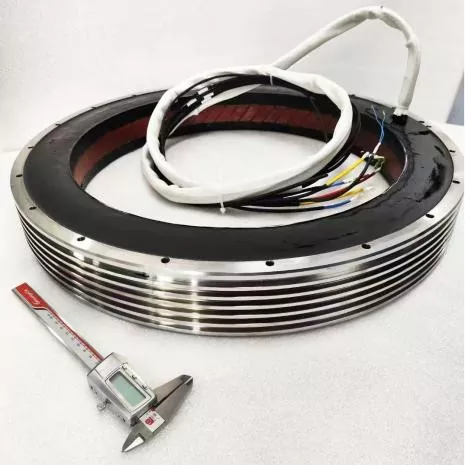

Selain produk industri standard, kami menerima tempahan motor tanpa bingkai tersuai. Saiz tersuai kami terdiri daripada diameter luar minimum 12mm hingga 600mm.
