Jingyuemenyediakan lanjutanMotor Tork Tanpa Bingkaiuntuk jurutera dan pengeluar peralatan yang mencari penyelesaian gerakan pacuan padat, tork tinggi, terus. Dengan mengasingkan pemutar dan pemegun daripada perumah motor konvensional, seni bina ini membolehkan penyepaduan mekanikal yang lebih fleksibel, tindak balas dinamik yang tinggi, dan gerakan berputar yang tepat untuk robotik, peralatan semikonduktor, sistem perubatan, jentera CNC dan aplikasi lain yang menuntut.
Motor Tork Tanpa Bingkai direka bentuk untuk meletakkan motor terus di dalam struktur mekanikal dan bukannya bergantung pada motor, kotak gear, gandingan atau penghantaran tali pinggang konvensional. Seni bina pacuan terus ini boleh mengurangkan kehilangan penghantaran mekanikal sambil memberikan ketumpatan tork yang tinggi, inersia rotor yang rendah, kekakuan yang tinggi dan kawalan gerakan responsif. Untuk peralatan automasi moden, keupayaan untuk menyesuaikan corak belitan, litar magnet, dimensi dan konfigurasi pendawaian menjadikan motor tanpa bingkai amat berharga apabila ruang pemasangan, prestasi kedudukan dan penyepaduan mekanikal adalah kritikal.
1. Apakah Motor Tork Tanpa Bingkai?
2. Mengapa Motor Tork Tanpa Bingkai Penting?
4. Bagaimana Anda Harus Menilai Spesifikasi Motor?
5. Di manakah Motor Tork Tanpa Bingkai Digunakan?
6. Bagaimanakah Jurutera Boleh Memilih Motor Yang Tepat?
7. Apakah yang Perlu Dipertimbangkan Semasa Integrasi?

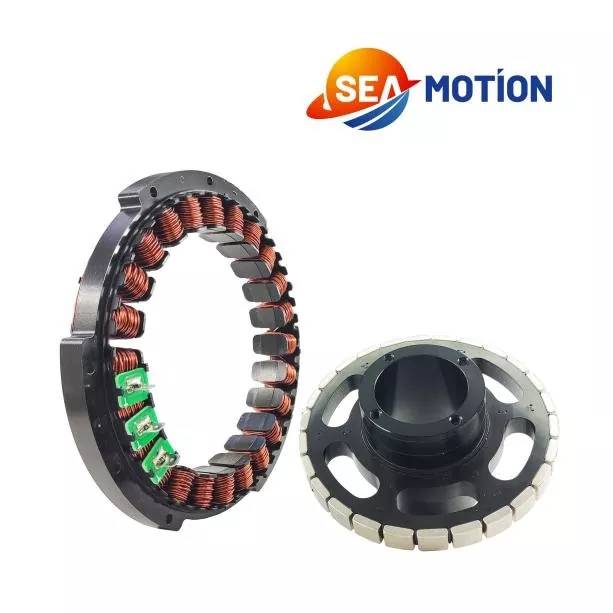

Motor tork tanpa bingkai ialah motor segerak magnet kekal pemacu terus yang dibekalkan terutamanya sebagai pemasangan pemutar dan pemegun yang berasingan dan bukannya sebagai motor ditempatkan yang lengkap. Komponen boleh disepadukan terus ke dalam struktur mekanikal pelanggan, membolehkan pereka bentuk mesin menentukan perumahan, galas, susunan aci, kedudukan pengekod, dan elemen mekanikal lain mengikut aplikasi.
Tidak seperti motor servo tradisional yang sering memerlukan kotak gear, gandingan atau tali pinggang untuk memindahkan tork ke beban, reka bentuk tanpa bingkai meletakkan sumber tork elektromagnet terus pada titik putaran. Ini boleh memudahkan laluan penghantaran mekanikal dan menghapuskan tindak balas yang berkaitan dengan sistem pacuan gear konvensional.
Reka bentuk ini amat berguna apabila peralatan memerlukan struktur padat, nisbah tork-ke-isipadu yang tinggi, pecutan dan nyahpecutan pantas, atau kedudukan putaran yang tepat. Bergantung pada model dan konfigurasi belitan, produk yang tersedia boleh meliputi keperluan voltan, kelajuan, tork, arus dan kuasa yang berbeza.
Apabila peralatan industri menjadi lebih kecil dan lebih pintar, susunan motor konvensional boleh mewujudkan had mekanikal. Motor servo yang lengkap memerlukan ruang pemasangan untuk perumahnya dan mungkin juga memerlukan komponen penghantaran tambahan. Komponen ini meningkatkan bilangan antara muka mekanikal antara motor dan beban.
Motor Tork Tanpa Bingkai menyediakan pendekatan lain. Pemutar dan pemegun boleh dibenamkan ke dalam struktur mesin, membolehkan jurutera membina motor di sekeliling aplikasi daripada mereka bentuk semula aplikasi di sekeliling badan motor standard.
Ketumpatan tork yang tinggi adalah salah satu sebab utama jurutera mempertimbangkan teknologi motor tanpa bingkai. Dengan mengalihkan komponen perumahan dan penghantaran yang tidak diperlukan, motor boleh disepadukan lebih dekat dengan beban. Ini amat berharga dalam sambungan robotik, meja putar, peringkat semikonduktor, dan aplikasi lain di mana volum pemasangan yang tersedia adalah terhad.
Sistem transmisi berasaskan gear tradisional boleh memperkenalkan tindak balas, pematuhan dan ralat mekanikal. Motor pemacu terus menghilangkan keperluan untuk kebanyakan komponen penghantaran ini. Apabila digabungkan dengan peranti maklum balas resolusi tinggi yang sesuai dan pengawal servo, sistem yang terhasil boleh memberikan prestasi kedudukan yang sangat responsif.
Inersia pemutar rendah membolehkan motor menukar kelajuan dengan cepat. Ciri ini berharga untuk peralatan yang melakukan kitaran mula-henti yang kerap, kedudukan pantas atau perubahan arah berulang. Dalam automasi ketepatan, tindak balas yang lebih pantas boleh menyumbang kepada masa kitaran yang lebih pendek sambil mengekalkan gerakan terkawal.
Oleh kerana pemutar dan pemegun adalah komponen yang berasingan, pereka bentuk mempunyai kebebasan yang lebih besar untuk menentukan cara motor sesuai dengan mesin. Struktur berongga juga boleh dipertimbangkan apabila kabel, talian pneumatik, laluan optik, atau komponen lain perlu melalui pemasangan berputar.
Aplikasi yang berbeza memerlukan ciri motor yang berbeza. Pembekal profesional boleh menyokong variasi dalam corak penggulungan, reka bentuk litar magnetik, kaedah pembungkusan, susunan pendawaian dan dimensi fizikal. Ini menjadikan teknologi tanpa bingkai sesuai untuk kedua-dua peralatan standard dan projek OEM khusus.
Memilih motor hanya dengan tork terkadarnya tidak mencukupi. Jurutera harus menilai titik operasi yang lengkap, termasuk voltan, kelajuan, tork berterusan, tork puncak, arus, keadaan terma, inersia rotor dan keperluan kawalan.
| Spesifikasi | Mengapa Ia Penting | Pertimbangan Kejuruteraan Biasa |
|---|---|---|
| Voltan Ternilai | Mentakrifkan keperluan operasi elektrik | Padankan pemacu servo yang tersedia dan seni bina kuasa |
| Kelajuan Dinilai | Menentukan keupayaan operasi berterusan | Pertimbangkan kelajuan operasi dan profil pecutan yang diperlukan |
| Tork Dinilai | Mewakili keupayaan tork berterusan | Sertakan tork beban dan margin keselamatan aplikasi |
| Tork Puncak | Menyokong keadaan beban tinggi jangka pendek | Penting untuk pecutan dan gerakan dinamik |
| Dinilai Semasa | Mempengaruhi pemacu dan keperluan haba | Pastikan pengawal boleh terus membekalkan arus yang diperlukan |
| Arus Puncak | Menentukan keluaran dinamik jangka pendek | Periksa keupayaan arus puncak pemacu |
| Parameter Penggulungan | Menjejaskan tindak balas elektrik dan penalaan kawalan | Padankan parameter motor dengan sistem servo yang dipilih |
Sebagai contoh, konfigurasi yang tersedia boleh terdiri daripada motor kecil seperti 25LW01, dinilai pada 0.05 N·m, kepada konfigurasi yang lebih besar seperti 76ZWS03, yang memberikan tork terkadar 3.3 N·m dan tork puncak 10 N·m. Pemilihan yang betul bergantung pada profil gerakan yang lengkap dan bukannya saiz motor sahaja.
Struktur mekanikal fleksibel motor tanpa bingkai menjadikannya sesuai untuk banyak industri ketepatan. Aplikasi biasa termasuk:
Untuk mendapatkan maklumat lanjut tentang seni bina produk dan konfigurasi yang tersedia, jurutera boleh menyemakHalaman produk Motor Tork Tanpa Bingkai.
Proses pemilihan yang sistematik membantu mengelakkan masalah saiz kecil, pemanasan berlebihan dan keserasian. Sebelum meminta sebut harga motor, jurutera harus menentukan parameter berikut:
Berkongsi butiran ini dengan pembekal teknikal membolehkan konfigurasi motor dinilai mengikut profil beban sebenar dan bukannya hanya bergantung pada penarafan motor nominal.
Motor tanpa bingkai menawarkan kebebasan mekanikal, tetapi penyepaduan yang berjaya memerlukan kejuruteraan yang teliti. Pemutar dan pemegun mesti dipasang dengan kepekatan yang sesuai, kawalan jurang udara, ketegaran mekanikal, dan pengurusan haba.
Pemasangan elektrik adalah sama penting. Penggulungan stator mesti disambungkan dengan betul ke pemacu, manakala sistem maklum balas mesti diselaraskan dengan tepat dengan kedudukan mekanikal motor. Untuk aplikasi berkelajuan tinggi, kekuatan struktur rotor dan pengekalan magnet juga memerlukan pertimbangan yang teliti.
Proses pembuatan boleh termasuk pemesinan rotor ketepatan, ikatan magnet, penggulungan automatik atau khusus, organisasi penggulungan, pematerian, pasu vakum, pengawetan pelekat, pembersihan permukaan dan ujian prestasi elektrik. Langkah-langkah ini secara langsung mempengaruhi ketekalan motor dan kebolehpercayaan jangka panjang.
Untuk projek OEM, penyesuaian juga boleh melangkaui dimensi. Corak penggulungan, reka bentuk litar magnetik, kaedah pendawaian, dan pendekatan pembungkusan boleh disesuaikan mengikut keperluan peralatan.
Motor servo konvensional biasanya mengintegrasikan perumah, aci, galas dan elemen mekanikal lain ke dalam pemasangan motor yang lengkap. Motor tork tanpa bingkai terutamanya menyediakan pemutar dan stator, membolehkan pelanggan menyepadukan komponen ini terus ke dalam mesin. Ini boleh mencipta struktur pemacu terus yang lebih padat.
ya. Bergantung pada pembekal dan aplikasi, penyesuaian boleh termasuk dimensi motor, corak penggulungan, reka bentuk litar magnetik, kaedah pendawaian dan pembungkusan. Penyelesaian tersuai amat berguna untuk robotik, peringkat ketepatan, peralatan perubatan dan jentera OEM khusus.
Motor itu sendiri boleh dibekalkan tanpa peranti maklum balas bersepadu, tetapi aplikasi servo ketepatan biasanya memerlukan pengekod atau penyelesaian maklum balas yang lain. Peranti maklum balas membolehkan pengawal memantau kedudukan rotor dan mengawal motor mengikut keperluan kedudukan dan kelajuan aplikasi.
ya. Strukturnya yang padat, keupayaan pemacu terus, ketumpatan tork yang tinggi, dan integrasi mekanikal yang fleksibel menjadikannya sangat sesuai untuk sambungan robotik. Jurutera boleh menggabungkan motor dengan galas, pengekod, pengawal dan komponen struktur yang sesuai untuk mencipta seni bina sendi tersuai.
Sediakan tork, kelajuan, voltan, profil pecutan yang diperlukan, dimensi pemasangan, kitaran tugas, keadaan persekitaran, keperluan maklum balas dan kuantiti yang dijangkakan. Butiran ini membantu pembekal mengesyorkan konfigurasi motor yang sesuai dan mengenal pasti potensi kekangan terma atau mekanikal lebih awal.
Motor Tork Tanpa Bingkai menawarkan gabungan hebat prestasi pemacu terus, penyepaduan padat, ketumpatan tork tinggi, tindak balas mekanikal yang rendah dan tindak balas dinamik. Untuk robotik, peralatan semikonduktor, sistem CNC, peranti perubatan dan jentera ketepatan lain, mereka memberikan kebebasan yang lebih besar kepada jurutera untuk mengoptimumkan seni bina gerakan yang lengkap. Jika anda sedang membangunkan mesin baharu atau menaik taraf paksi putar sedia ada,hubungi kamiuntuk membincangkan keperluan tork, kelajuan, dimensi, voltan dan penyesuaian anda dan mencari penyelesaian gerakan yang dipadankan dengan aplikasi anda.
