Motor Linear

Motor linear SEA MOTION ialah produk bintang dalam rantaian bekalan JINGYUE MOTION CONTROL. Sebagai pengilang China, kami telah memenangi hati sebilangan besar pelanggan dengan cepat dengan bergantung pada reka bentuk litar struktur dan magnetik kami yang serba baharu, perkhidmatan selepas jualan yang komprehensif dan sokongan teknikal. Pada masa yang sama, kami telah mewujudkan hubungan kerjasama dengan universiti dan institut penyelidikan, melabur secara berterusan dalam R&D dan lelaran teknologi. Pada tahun 2025, produk kami memasuki pasaran Vietnam untuk menggantikan motor linear daripada jenama asing yang terkenal. Pada awal 2026, kilang kami berpindah ke bilik bersih serba baharu, menggandakan kapasiti pengeluaran kami.

Hantar Pertanyaan

Penerangan Produk

Motor linear SEA MOTION terbahagi kepada empat siri:

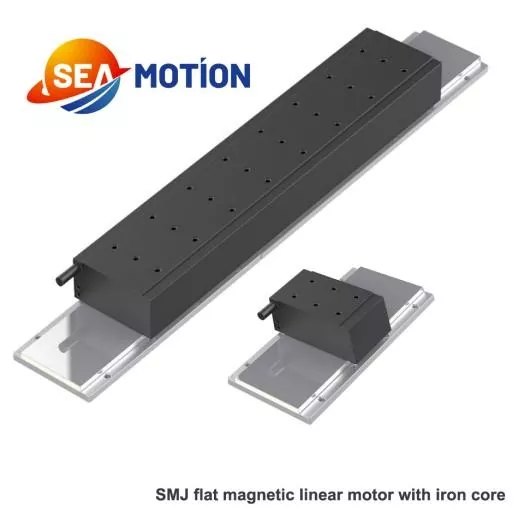

1. siri SMJ motor linear magnet rata dengan teras besi

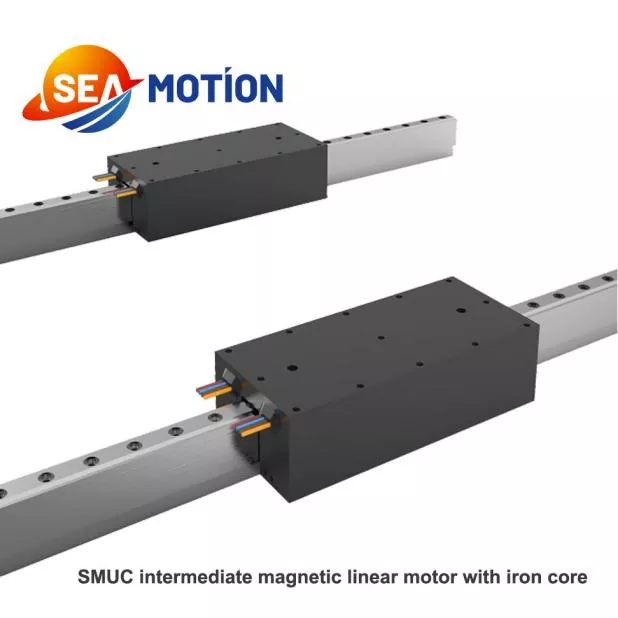

2. Motor linear magnet perantaraan SMUC siri dengan teras besi

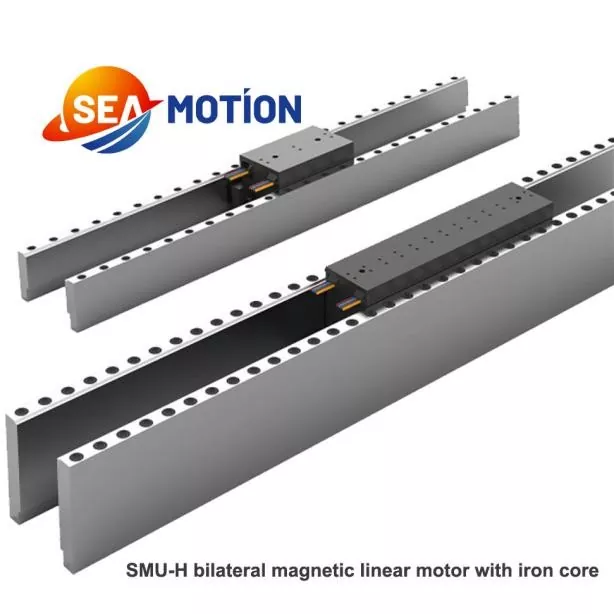

3. SMU-H siri motor linear magnet dua hala dengan teras besi

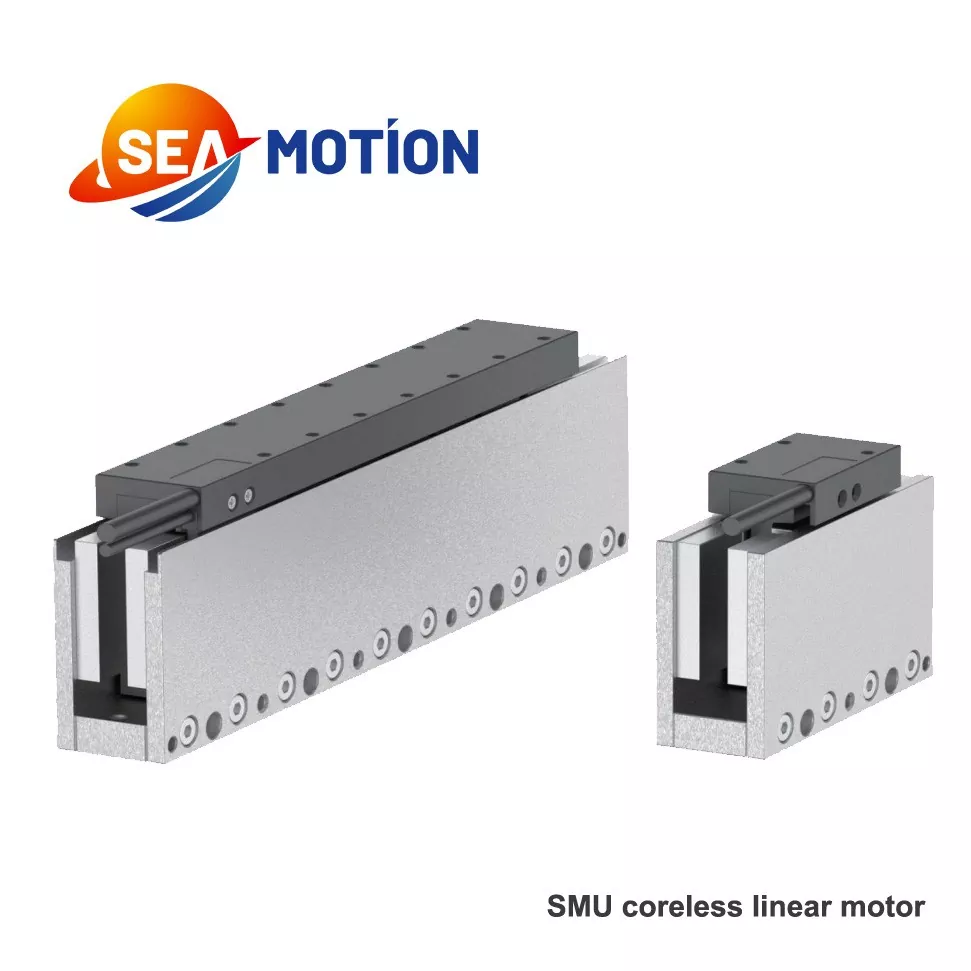

4. SMU siri motor linear magnet dua hala tanpa teras besi

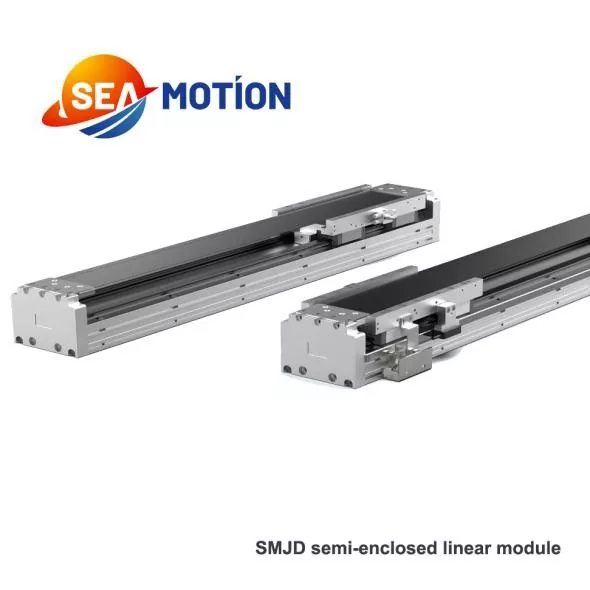

Juga terdapat siri SMJE separa tertutup.

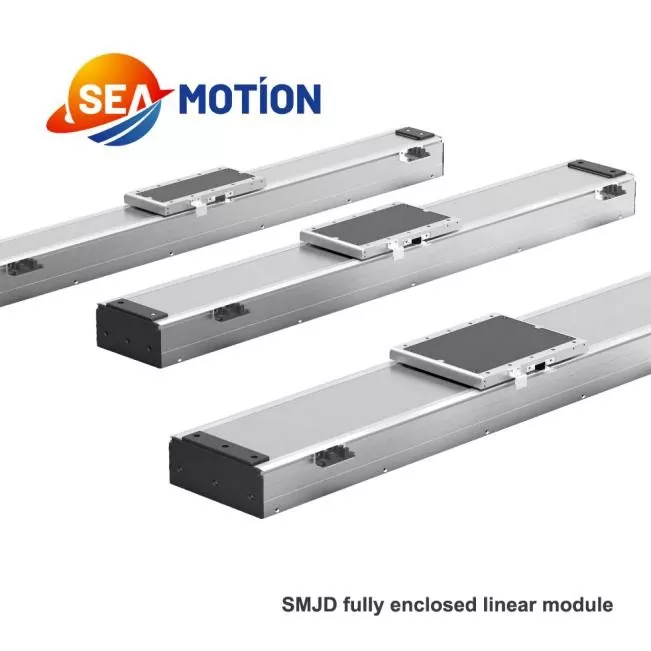

SMJD tertutup sepenuhnya

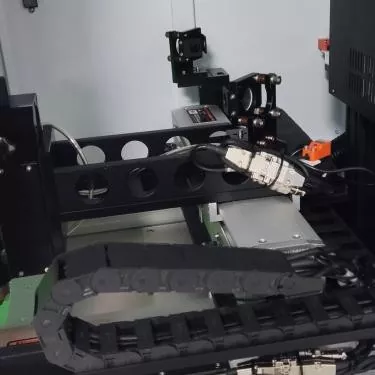

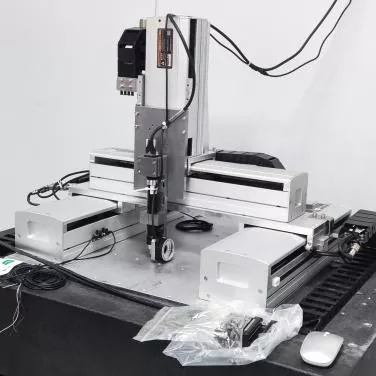

Berdasarkan motor linear, kami juga telah membangunkan dan menghasilkan pelbagai peralatan, seperti peralatan pemotongan laser berketepatan tinggi dan peralatan pengecaman dan pemeriksaan visual.

Parameter Produk

kategori	Parameter	Simbol	Unit	SMU21-78		SMU21-138		SMU21-198		SMU21-258
	Jenis penggulungan	—	—	N	S	N	S	N	S	N	S
	Jenis motor	—	—	230Vac rms(325Vdc) tanpa teras segerak tiga fasa
Parameter prestasi	Tujahan puncak	Fp	N	105		210		315		420
	Tujahan berterusan	Fc	N	30		60		90		120
	Kelajuan maks@311V	Vmax	m/s	18	30	9	18	10	13	7.5	18
	Pemalar daya motor	K	N/Senjata	20	11	37.5	20	33	26.5	44	20
	Pemalar motor	S	N²/W	21		42		63		84
Parameter elektrik	Arus puncak	Ip	lengan	5.6	9.5	5.6	10.5	9.5	11.9	9.5	21
	Arus berterusan	Ic	lengan	1.6	2.7	1.6	3	2.7	3.4	2.7	6
	Pemalar daya gerak elektrik belakang	Bemf	V/(m/s)	16	9.5	32	16	28.5	22.5	38	16
	Rintangan fasa tunggal	Rph	Ω	5.5	2	11	2.8	6	3.6	8	1.6
	Induktor fasa tunggal	Lph	mH	1.9	0.7	3.85	1	2.1	1.26	2.8	0.55
	Pemalar masa elektrik	Te	ms	0.35		0.35		0.35		0.35
Parameter terma	Kuasa berterusan maksimum	Pc	W	49		100		145		195
	Rintangan haba	Rth	℃/W	1.73		0.85		0.58		0.45
Parameter mekanikal	Berat trek magnetik	Wm	kg/m	4.8		4.8		4.8		4.8
	Berat gegelung	Wc	kg	0.08		0.16		0.24		0.32
	Panjang gegelung	L	mm	78		138		198		258
	Tarikan motor	Fa	N	0		0		0		0
	Padang magnet	T	mm	30		30		30		30

Ia secara langsung mengeluarkan gerakan linear, tanpa tindak balas penghantaran, tiada haus, ketepatan ultra tinggi, dan pecutan dan nyahpecutan ultra pantas, menjadikannya komponen teras kawalan gerakan ketepatan mewah.

Aplikasi Khusus:

I. Semikonduktor & Panel Paparan

Peringkat Mesin Litografi dan Penjajaran Topeng: Kedudukan skala nano, pemacu teras proses pembuatan cip

Pemindahan Wafer, Pembungkusan Cip, Isih dan Pita: Bersih dan bebas habuk, kedudukan berulang tahap mikron, masa kitaran berkelajuan tinggi

Pemotongan, Laminasi dan Pemeriksaan OLED/LCD: Penyambungan berkelajuan tinggi, stabil, bebas getaran, lejang panjang

Penggerudian PCB dan Pemprosesan Lubang Mikro Laser: Ketepatan tinggi, gerakan salingan frekuensi tinggi

II. Alat Mesin CNC Ketepatan & Pemesinan Acuan

Pusat pemesinan 5 paksi berkelajuan tinggi, mesin pengisar/pelarik ultra ketepatan: Menggantikan skru bola, tiada tindak balas, pecutan 2g+, lintasan pantas 70m/min, meningkatkan kemasan permukaan dan kecekapan pemesinan dengan ketara

Pengilangan gantri, pemotongan/ukiran laser, pengecapan: Tindak balas dinamik tinggi, lejang panjang, penyelenggaraan rendah

Pemesinan ultra ketepatan acuan ketepatan, komponen optik dan bahagian aeroangkasa

III. Bateri Litium Tenaga & Fotovoltaik Baharu (Kelajuan Tinggi, Pengeluaran Jisim Ketepatan Tinggi)

Bateri Litium: Susunan elektrod, pemotongan mati, penggulungan, suntikan elektrolit, pembungkusan, dan pemeriksaan penampilan; ±0.01mm susun ketepatan tinggi, mempercepatkan pengeluaran dan meningkatkan ketumpatan tenaga.

Fotovoltaik: Pengisihan sel, ujian EL, dan penjajaran ketepatan tinggi menggunakan mesin kimpalan rentetan.

Sel Bahan Api Hidrogen dan Modul Penyimpanan Tenaga: Pemasangan Ketepatan

IV. Perubatan dan Kesihatan (Senyap, Stabil, Kawalan Keselamatan Tahap Mikrometer)

Jadual Pengimbasan CT/MRI: Operasi berkelajuan rendah dan stabil, hingar rendah, jangka hayat ultra panjang, kedudukan salingan yang tepat

Robot Pembedahan Invasif Minimum, Platform Manipulasi Mikrosurgi: Kawalan daya peringkat Millinewton, kedudukan peringkat mikrometer

Penjujukan DNA, Analisis Sampel Biologi, Peralatan Pergigian Ketepatan, Instrumen Diagnostik In Vitro

V. Automasi Elektronik 3C

Mesin penempatan berkelajuan tinggi, mesin pendispensan, mesin sisipan, ikatan papan litar fleksibel FPC

Pemasangan modul telefon mudah alih/separa konduktor, pemeriksaan penglihatan, pengisihan berkelajuan tinggi

Percetakan 3D, pilih-dan-tempat acuan suntikan logam ketepatan

VI. Transit Rel & Pengangkutan Maglev

Kereta Api Bawah Tanah Motor Linear, Rel Ringan, Kereta Api Bawah Tanah: Keupayaan mendaki yang kuat, jejari pusingan yang ketat, bunyi yang rendah dan operasi tanpa penyelenggaraan

Kereta Api Levitasi Magnetik, Talian Penghantar Maglev Pintar, Pengendalian Kelajuan Tinggi AGV

Pintu Stesen Automatik, Peralatan Pemeriksaan Trek Pintar

VII. Penyampaian Logistik Pintar

Talian Penghantar Fleksibel Levitation Magnetik Bengkel: Troli bebas, perubahan kelajuan dan trek berubah-ubah, pengisihan berkelajuan tinggi, bilik bersih bebas habuk

Gudang Automatik: Pengangkatan berkelajuan tinggi, mesin pengisih berkelajuan tinggi, pengisihan ekspres pintar

VIII. Ujian Tentera dan Aeroangkasa & Penyelidikan Saintifik

Pendirian Ujian Getaran Peluru Berpandu/Pesawat, Simulasi Catapult Elektromagnet

Penggunaan Antena Satelit, Kawalan Ketepatan Injap Aeroangkasa, Ujian Beban Pesawat

Platform Optik Ketepatan Universiti, Instrumen Pengukuran Skala Nano, Platform Gerakan Persekitaran Melampau Suhu Tinggi dan Rendah

IX. Aplikasi High-End Lain

Mesin pengukur koordinat ketepatan, platform pemeriksaan parut

Peringkat anjakan ketepatan untuk pemfokusan kanta optik dan mesin litografi

Percetakan ketepatan, percetakan skrin dan peralatan ikatan ketepatan tinggi

Saiz pengeluaran dan keluk F-V

saiz / mm

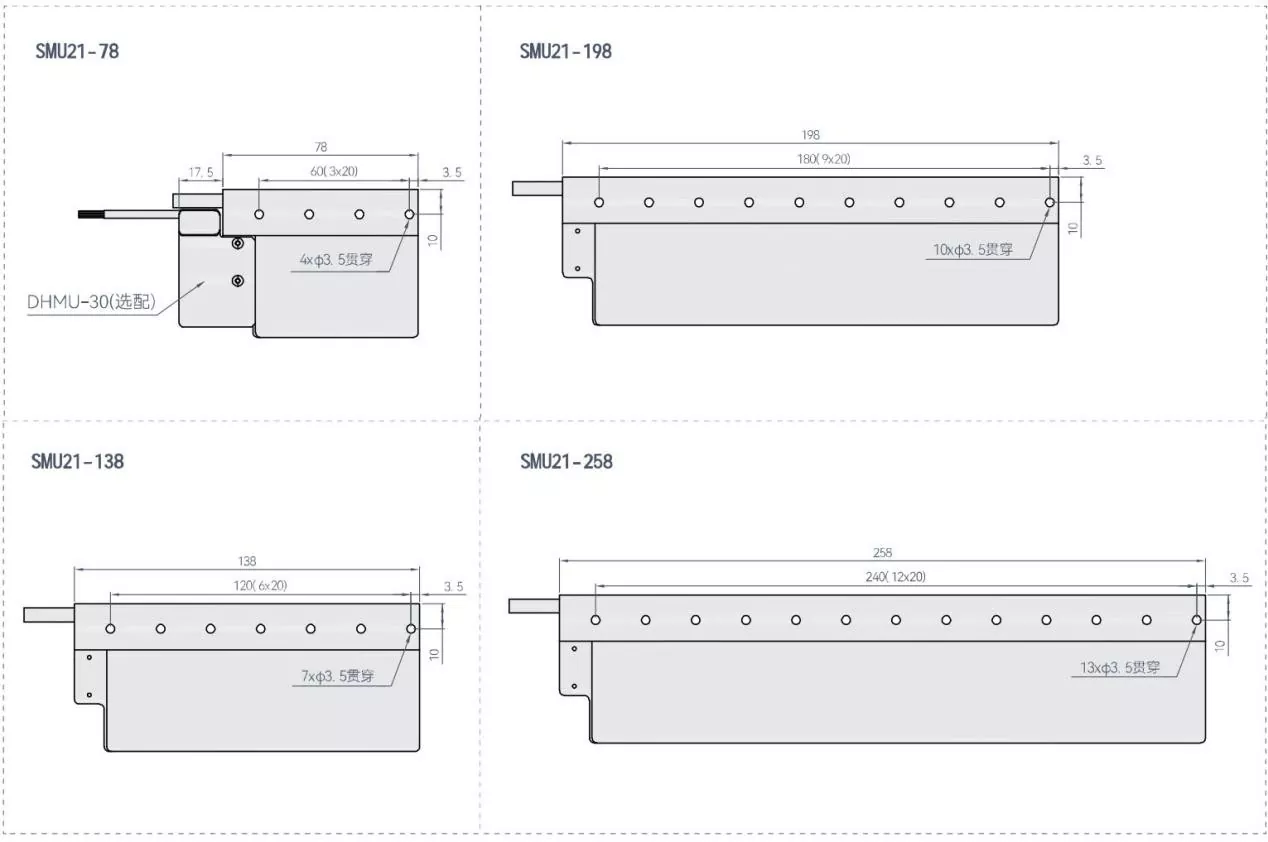

Saiz penggerak SMU21

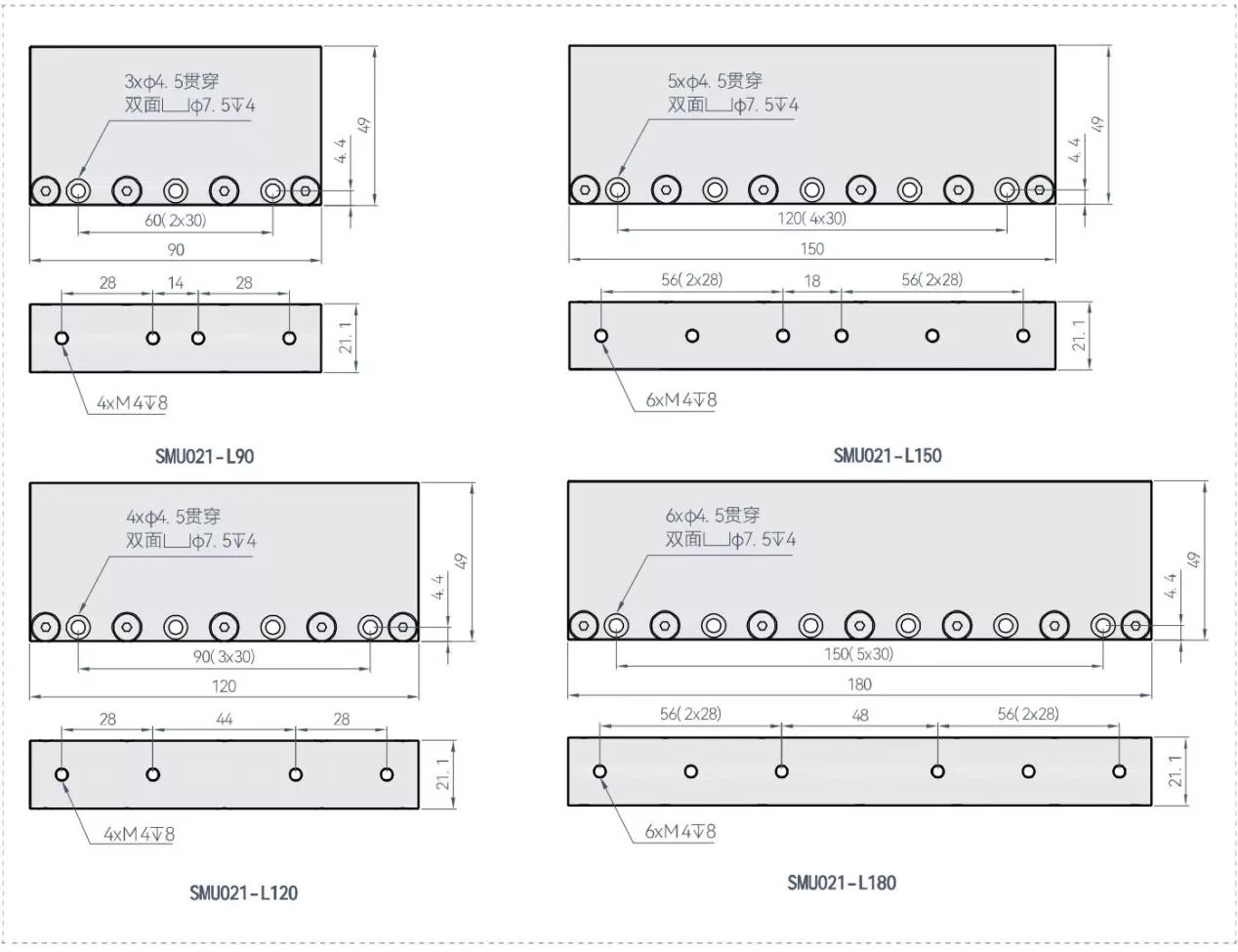

Saiz pemegun SMU21

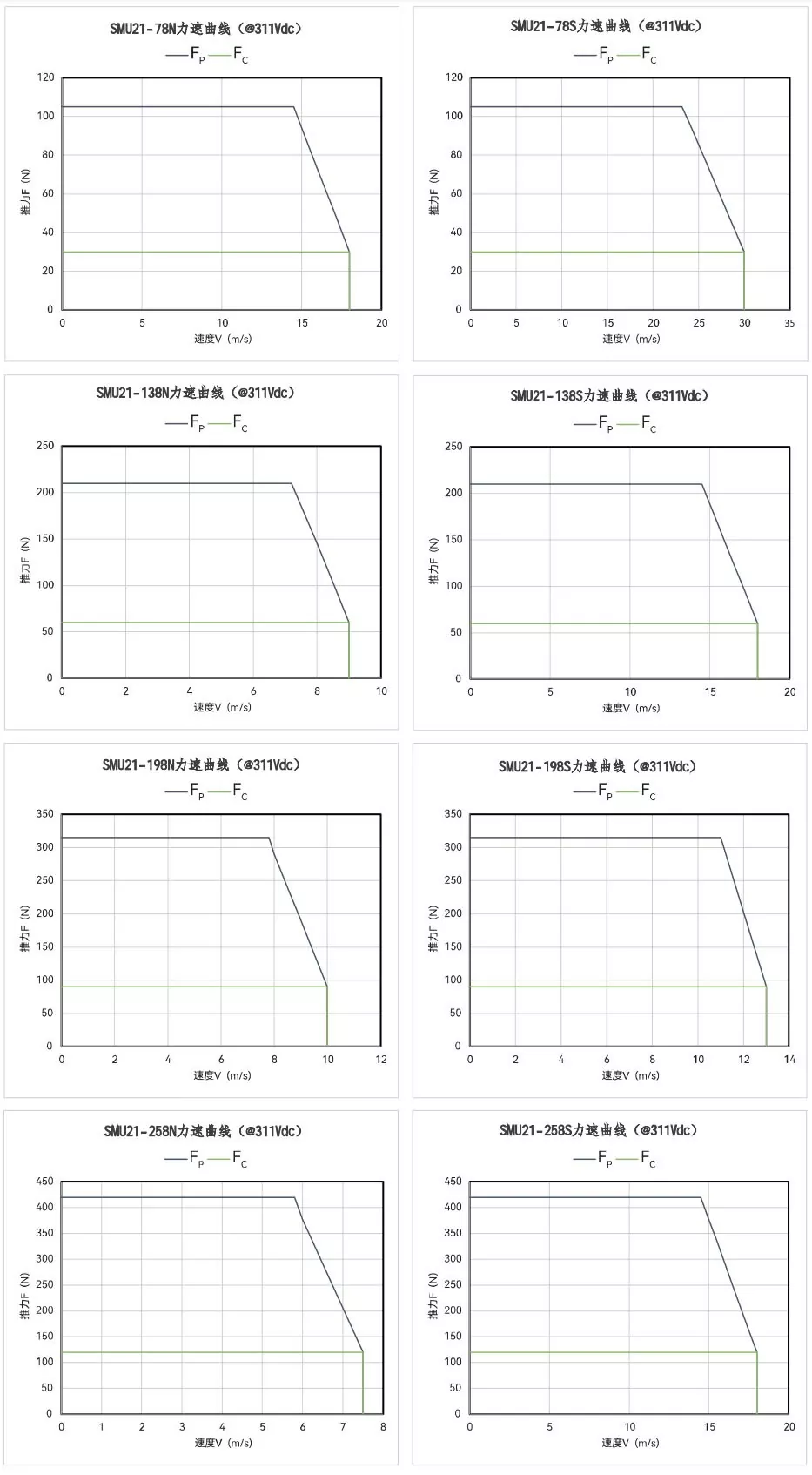

Lengkung F-V SMU21
