Ringkasan Artikel: A Motor Tork Tanpa Bingkaidireka bentuk untuk aplikasi yang menempatkan motor, kotak gear, tali pinggang dan gandingan konvensional yang mewujudkan had mekanikal yang tidak diingini. Dengan mengasingkan pemutar dan pemegun dan menyepadukannya terus ke dalam struktur mesin, seni bina motor ini boleh memberikan ketumpatan tork yang tinggi, tindak balas mekanikal yang rendah, pemasangan padat, putaran yang lancar dan kawalan responsif. Artikel ini menerangkan cara Motor Tork Tanpa Bingkai berfungsi, sebab ia berharga dalam menuntut sistem gerakan, perkara yang harus dipertimbangkan oleh jurutera semasa pemilihan dan penyepaduan, dan cara SEA MOTION menyokong penyelesaian tersuai untuk robotik, alatan mesin, peralatan semikonduktor, sistem perubatan dan aplikasi ketepatan lain.
Motor Tork Tanpa Bingkai ialah motor segerak magnet kekal yang dibekalkan tanpa perumah motor konvensional, galas bersepadu atau peranti maklum balas terbina dalam. Daripada menerima motor tertutup yang lengkap, pembina mesin menerima komponen elektromagnet utama—biasanya stator dan rotor—yang boleh dimasukkan terus ke dalam struktur mekanikal akhir.
Konfigurasi ini memberikan pereka kebebasan yang lebih besar terhadap seni bina sistem gerakan. Motor boleh dipasang di sekeliling sambungan berputar, di dalam paksi robot, di bawah meja berputar, atau di sekitar mekanisme ketepatan di mana ruang pemasangan yang tersedia adalah terhad.
Tidak seperti motor tradisional yang biasanya memindahkan kuasa melalui kotak gear, tali pinggang, takal, gandingan atau komponen transmisi lain, Motor Tork Tanpa Bingkai boleh memacu beban secara langsung. Mengalih keluar elemen mekanikal perantaraan ini boleh mengurangkan pematuhan mekanikal, kehilangan penghantaran, tindak balas, getaran dan keperluan penyelenggaraan.
Untuk peralatan berprestasi tinggi, objektifnya bukan semata-mata untuk menghasilkan pergerakan putaran. Cabaran sebenar adalah untuk menghasilkan pergerakan itu dengan tork, kelajuan, kekakuan, kebolehulangan, kelancaran dan tindak balas yang diperlukan dalam sampul mekanikal terhad.
Di sinilah seni bina tanpa bingkai menjadi amat berguna.
Prinsip operasi adalah berdasarkan interaksi elektromagnet antara rotor magnet kekal dan belitan stator bertenaga.
Stator mengandungi belitan elektrik yang menjana medan magnet berputar apabila arus terkawal dibekalkan. Rotor mengandungi magnet kekal yang berinteraksi dengan medan magnet ini, menghasilkan tork putaran.
Oleh kerana pemutar dan pemegun dihantar sebagai komponen berasingan, struktur mesin sekeliling boleh menjadi sebahagian daripada pemasangan motor dengan berkesan.
Sistem biasa mengandungi:
Hasilnya ialah sistem gerakan yang sangat bersepadu di mana motor bukan lagi pakej mekanikal bebas. Sebaliknya, ia menjadi sebahagian daripada mesin.
Pendekatan ini amat berharga apabila jurutera memerlukan aci berongga yang besar, dimensi paksi padat, diameter keluaran yang besar atau fungsi pemacu terus.
Faedah utama Motor Tork Tanpa Bingkai ialah fleksibiliti reka bentuk. Walau bagaimanapun, beberapa kelebihan tambahan boleh menjadikan seni bina ini menarik untuk jentera ketepatan.
Ketumpatan tork amat penting apabila motor mesti dimuatkan di dalam sampul mekanikal kecil. Motor tanpa bingkai yang dipilih dengan betul boleh memberikan tork yang besar tanpa memerlukan ruang fizikal yang berkaitan dengan pemasangan motor dan transmisi konvensional.
Pemacu terus menghapuskan banyak komponen yang digunakan secara tradisional untuk memindahkan kuasa putaran. Tiada keperluan untuk kotak gear semata-mata untuk meningkatkan tork atau mengurangkan kelajuan apabila motor boleh dipilih dan dikawal untuk titik operasi yang diperlukan.
Ini boleh memudahkan seni bina mekanikal dan mengurangkan bilangan komponen yang boleh menyebabkan ralat mekanikal.
Mekanisme gear boleh menimbulkan tindak balas, terutamanya apabila komponen haus atau apabila penghantaran memerlukan beberapa peringkat. Konfigurasi pemacu terus mengelakkan pelepasan gigi gear sebagai punca ralat kedudukan.
Untuk aplikasi seperti sendi robotik dan peringkat putaran ketepatan, ini boleh menjadi kelebihan utama.
Kerana motor tidak memerlukan perumahan tradisional, pereka boleh mengintegrasikan pemasangan elektromagnet ke dalam ruang struktur yang tersedia. Ini berguna apabila kekangan pembungkusan adalah teruk.
Ciri cogging yang rendah dan algoritma kawalan yang sesuai boleh menyumbang kepada putaran yang lancar. Ini berharga untuk peralatan yang getaran, riak kelajuan atau gangguan tork boleh mempengaruhi kualiti produk akhir.
Motor tanpa bingkai tidak memaksa penyepadu untuk menggunakan satu peranti maklum balas tertentu. Pengekod boleh dipilih mengikut resolusi yang diperlukan, ketepatan, keadaan persekitaran, protokol komunikasi dan seni bina mesin.
Fleksibiliti ini berguna untuk OEM membangunkan platform mesin yang berbeza di sekitar keluarga motor biasa.
Motor Tork Tanpa Bingkai amat sesuai untuk aplikasi yang memerlukan tork tinggi, pembinaan padat, pemacu terus dan kawalan putaran yang tepat.
| Permohonan | Mengapa Reka Bentuk Tanpa Bingkai Sangat Berharga | Keutamaan Reka Bentuk Biasa |
|---|---|---|
| Sendi Robotik | Penyepaduan padat dan penghantaran tork langsung | Ketumpatan tork, kekakuan, ketepatan kedudukan |
| Alatan Mesin | Pemacu putar terus dengan ralat penghantaran yang dikurangkan | Ketepatan, kestabilan kelajuan, prestasi terma |
| Meja Putar | Seni bina apertur besar dan pemacu padat | Tork, kebolehulangan, kehabisan |
| Peralatan Perubatan | Pergerakan padat dan terkawal dengan lancar | Getaran rendah, kebolehpercayaan, kebersihan |
| Peralatan Semikonduktor | Ketepatan tinggi dalam ruang pemasangan terhad | Kestabilan kedudukan, kawalan haba, kebersihan |
| Automasi Ketepatan | Integrasi mekanikal yang fleksibel | Tindak balas dinamik dan kebolehulangan |
Dalam robotik, sebagai contoh, motor boleh dipasang terus ke dalam sambungan dan digabungkan dengan galas, perumah, pengekod dan komponen struktur pereka sendiri. Ini boleh menghasilkan sambungan yang lebih padat daripada menggunakan motor yang lengkap.
Dalam peralatan berputar ketepatan, pemacu terus juga boleh mengurangkan bilangan antara muka mekanikal antara motor dan beban kerja.
Pemilihan motor harus bermula dengan keperluan beban sebenar dan bukannya tork nominal motor sahaja. Motor yang kelihatan sesuai berdasarkan tork puncak mungkin berprestasi buruk jika pemuatan haba berterusan, keperluan pecutan atau ketepatan maklum balas diabaikan.
Jurutera harus menilai parameter berikut.
Ia juga penting untuk membezakan antara keupayaan teori motor dan prestasinya di dalam mesin siap. Geseran galas, kekakuan struktur, pelesapan haba, pemasangan pengekod, pengimbangan rotor, dan penalaan pemacu semuanya boleh mempengaruhi hasil akhir.
Haba adalah salah satu pertimbangan kejuruteraan yang paling penting apabila mereka bentuk sistem gerakan pacuan terus.
Rintangan elektrik dalam belitan stator menghasilkan haba semasa operasi. Apabila suhu belitan meningkat, rintangan elektrik juga meningkat, yang boleh menjejaskan kecekapan dan tork berterusan yang tersedia.
Untuk aplikasi yang memerlukan tork tinggi yang berterusan, jurutera biasanya mempertimbangkan penyejukan cecair aktif yang disepadukan ke dalam struktur stator. Penyejukan air atau air-glikol boleh menyediakan laluan terkawal untuk mengeluarkan haba daripada pemasangan motor.
Untuk aplikasi tugas rendah, perolakan semula jadi atau penyejukan udara paksa mungkin mencukupi bergantung pada saiz motor, keadaan pemasangan, suhu ambien dan kitaran tugas.
Reka bentuk terma praktikal harus mempertimbangkan:
Penderiaan suhu juga harus disepadukan ke dalam strategi kawalan. Jika suhu belitan menghampiri had yang dibenarkan, pemacu boleh mengurangkan permintaan arus atau tork untuk melindungi motor.
Untuk peralatan semikonduktor, makmal, perubatan atau bilik bersih, reka bentuk penyejukan mungkin memerlukan perhatian tambahan kerana penyelesaian penyejukan tidak boleh memasukkan pencemaran atau zarah yang tidak diingini ke dalam persekitaran operasi.
Motor Tork Tanpa Bingkai biasanya tidak termasuk pengekod terbina dalam. Ini memberi pereka mesin kebebasan untuk memilih teknologi maklum balas yang sepadan dengan sistem akhir.
Teknologi maklum balas yang mungkin termasuk sistem pengekod optik, magnetik, induktif dan pengekod mutlak. Pilihan yang betul bergantung pada resolusi kedudukan yang diperlukan, keadaan persekitaran, protokol komunikasi, kelajuan, kos dan susunan mekanikal.
Maklum balas resolusi tinggi amat penting apabila aplikasi memerlukan pergerakan yang sangat lancar atau kedudukan sudut yang tepat.
Pengekod tidak boleh dianggap sebagai komponen bebas. Motor, pengekod, pemacu, sistem galas dan struktur mesin mesti beroperasi sebagai satu sistem kawalan.
Sebagai contoh, pengekod mungkin memberikan resolusi nominal yang sangat baik tetapi masih menghasilkan prestasi sistem yang tidak memuaskan jika pemasangan mekanikalnya memperkenalkan kesipian atau kehabisan. Begitu juga, motor berprestasi tinggi boleh gagal untuk menyampaikan potensinya jika parameter servo ditala dengan buruk.
Oleh itu, penyepaduan maklum balas harus dipertimbangkan semasa peringkat reka bentuk mekanikal dan bukannya ditambah selepas motor telah dipilih.
Pembinaan tanpa bingkai mewujudkan kebebasan reka bentuk, tetapi ia juga memindahkan lebih banyak tanggungjawab kepada pembina mesin. Struktur mekanikal di sekeliling menjadi bahagian penting dalam sistem motor.
Beberapa kawasan patut diberi perhatian khusus.
Rotor dan stator mesti mengekalkan jurang udara yang diperlukan sepanjang operasi. Sipi yang berlebihan boleh menjejaskan prestasi elektromagnet dan boleh meningkatkan risiko getaran atau mekanikal.
Struktur pelekap yang fleksibel boleh menjejaskan kelebihan motor berprestasi tinggi. Ubah bentuk struktur di bawah beban mungkin menjadi punca ralat kedudukan walaupun motor itu sendiri mempunyai ciri elektromagnet yang sangat baik.
Kerana motor tanpa bingkai biasanya tidak termasuk galas, pereka mesin mesti memilih galas mengikut beban jejarian, beban paksi, kelajuan, kekakuan, jangka hayat dan keperluan ketepatan.
Aplikasi berkelajuan tinggi memerlukan perhatian yang teliti terhadap keseimbangan rotor. Ketidakseimbangan mekanikal boleh menjana getaran dan mengurangkan kualiti kawalan gerakan.
Untuk sistem paksi berongga, diameter dalam yang tersedia boleh menyediakan laluan yang mudah untuk kabel, talian pneumatik, komponen optik atau elemen mesin lain. Pergerakan kabel bagaimanapun harus dinilai dengan teliti untuk mengelakkan gangguan pada komponen berputar.

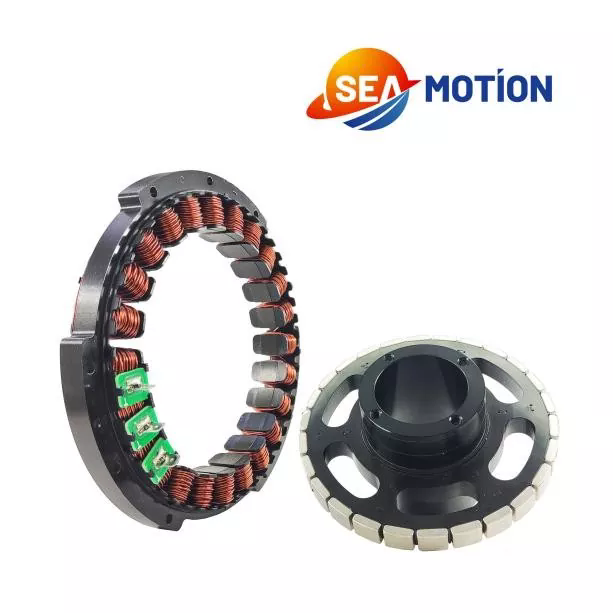

GERAKAN LAUTmenyediakan penyelesaian Motor Tork Tanpa Bingkai untuk aplikasi kawalan gerakan mewah di mana motor ditempatkan standard mungkin tidak menawarkan fleksibiliti penyepaduan yang mencukupi.
Menurut maklumat produknya, pendekatan motor tanpa bingkai SEA MOTION bertujuan untuk industri termasuk robotik, alatan mesin, peralatan semikonduktor, peralatan perubatan, universiti, institusi penyelidikan dan pembuatan termaju. Syarikat menyokong kedua-dua produk standard dan penyesuaian khusus aplikasi.
Penyesuaian boleh menjadi penting apabila motor standard tidak sesuai dengan sampul mekanikal yang tersedia. Bergantung pada keperluan aplikasi, pengubahsuaian mungkin melibatkan dimensi paksi, diameter dalam, susunan belitan, keperluan voltan dan konfigurasi berkaitan maklum balas.
Untuk projek OEM, sokongan kejuruteraan ini boleh mengurangkan jurang antara pemilihan komponen dan penyepaduan mesin akhir. Daripada memilih motor berdasarkan hanya nombor katalog, jurutera boleh menilai motor sebagai sebahagian daripada seni bina gerakan lengkap.
GERAKAN LAUT juga menerangkan prosedur ujian yang meliputi ciri elektrik dan prestasi rotor, dengan kawalan pembuatan digunakan pada parameter motor yang penting. Sokongan dokumentasinya termasuk lukisan teknikal, fail 3D, maklumat penyepaduan dan bahan berkaitan pemacu.
Jenis sokongan teknikal ini amat berharga untuk OEM yang perlu beralih daripada pembangunan prototaip kepada pengeluaran berulang tanpa mereka bentuk semula sistem gerakan yang lengkap.
| Faktor | Motor Tork Tanpa Bingkai | Motor Rumah Konvensional |
|---|---|---|
| Integrasi Mekanikal | Sangat boleh disesuaikan | Biasanya berdasarkan dimensi perumahan tetap |
| Penularan | Sangat sesuai untuk memandu terus | Mungkin memerlukan gandingan, tali pinggang atau kotak gear |
| Tindak balas | Boleh meminimumkan tindak balas berkaitan penghantaran | Mungkin bergantung pada komponen penghantaran |
| Maklum balas | Pemilihan pengekod yang fleksibel | Selalunya ditentukan atau disepadukan |
| Perumahan | Disediakan oleh pereka mesin | Disepadukan oleh pengeluar motor |
| Penyesuaian | tinggi | Umumnya lebih terhad |
| Pemasangan | Memerlukan tanggungjawab kejuruteraan yang lebih besar | Biasanya lebih ringkas |
| Penggunaan Ideal | Jentera padat, berprestasi tinggi, bersepadu | Aplikasi motor tujuan am |
Perbandingan itu tidak bermakna bahawa motor tanpa bingkai secara automatik lebih baik untuk setiap mesin. Motor dirumah konvensional boleh menjadi pilihan yang lebih praktikal apabila pemasangan pantas, pemasangan standard, atau penyelenggaraan mudah adalah objektif utama.
Seni bina tanpa bingkai menjadi sangat menarik apabila pembungkusan, pemacu langsung, ketumpatan tork, ketepatan dan integrasi peringkat sistem adalah lebih penting daripada pemasangan pasang dan main.
Sebelum meluluskan Motor Tork Tanpa Bingkai untuk pengeluaran, jurutera harus menyemak sistem lengkap dan bukannya menilai motor secara berasingan.
Senarai semak ini membantu mengelakkan masalah kejuruteraan biasa: memilih motor yang memenuhi keperluan tork nominal tetapi gagal memenuhi keperluan mekanikal, haba atau kawalan sebenar mesin siap.
Motor servo standard biasanya datang sebagai pakej mekanikal lengkap dengan perumah, galas, dan selalunya peranti maklum balas bersepadu. Motor Tork Tanpa Bingkai menyediakan komponen pemutar dan pemegun yang berasingan supaya pembina mesin boleh mereka bentuk perumahan sekeliling, susunan bearing dan sistem maklum balas.
Kebanyakan aplikasi ketepatan memerlukan maklum balas untuk kawalan gelung tertutup, walaupun penderia tepat bergantung pada aplikasi. Oleh kerana pengekod tidak melekat pada pakej motor, jurutera boleh memilih maklum balas mengikut ketepatan, resolusi, persekitaran dan keperluan komunikasi.
ya. Pemacu terus adalah salah satu sebab utama jurutera memilih seni bina ini. Motor boleh disepadukan terus dengan beban berputar, mengelakkan komponen penghantaran mekanikal seperti kotak gear, tali pinggang, dan gandingan di mana permohonan membenarkan.
Penyejukan adalah kritikal apabila motor beroperasi secara berterusan pada tork yang tinggi. Penyelesaian yang diperlukan bergantung pada kitaran tugas, dimensi motor, keadaan ambien, struktur pemasangan dan suhu belitan yang dibenarkan. Penyejukan cecair sering dipertimbangkan untuk menuntut aplikasi tugas berterusan.
ya. SEA MOTION menerangkan sokongan untuk konfigurasi motor tersuai, termasuk perubahan dimensi, penyesuaian belitan, pengubahsuaian diameter dalam dan penyepaduan berkaitan maklum balas untuk aplikasi OEM.
Mereka sangat sesuai untuk banyak reka bentuk sendi robot kerana pemutar dan stator boleh dimasukkan terus ke dalam struktur sambungan. Ini boleh membantu mengurangkan saiz pakej sambil menyediakan penghantaran tork terus dan penyepaduan pengekod yang fleksibel.
Jurutera harus mempertimbangkan penyingkiran haba, bahan galas, pelinciran, penghalaan kabel, kebersihan permukaan, penjanaan zarah, dan keserasian pemasangan lengkap dengan persekitaran bilik bersih. Sistem penyejukan juga harus direka bentuk untuk mengelak daripada memasukkan zarah atau pencemaran yang tidak diingini.
Dalam aplikasi yang sesuai, ya. Motor tanpa bingkai pemacu terus boleh menghapuskan kotak gear dan komponen penghantaran yang berkaitan. Walau bagaimanapun, motor mesti menyediakan tork berterusan dan puncak yang mencukupi pada kelajuan yang diperlukan, dan struktur mesin dan galas mesti direka untuk mengendalikan beban yang terhasil.
Motor Tork Tanpa Bingkai menyediakan cara berbeza untuk mendekati reka bentuk sistem gerakan. Daripada menganggap motor sebagai komponen serba lengkap, ia membolehkan motor menjadi sebahagian daripada seni bina mekanikal mesin.
Dengan menggabungkan pemutar dan pemegun yang berasingan dengan sistem galas, pengekod, pemacu, penyelesaian penyejukan dan reka bentuk struktur yang sesuai, jurutera boleh mencipta sistem pemacu terus padat dengan ketumpatan tork tinggi, tindak balas berkaitan penghantaran yang rendah, gerakan lancar dan prestasi kawalan yang kuat.
Pertimbangan yang paling penting ialah kejuruteraan peringkat sistem. Tork, kelajuan, inersia, kelakuan terma, resolusi maklum balas, kekakuan mekanikal, penjajaran, prestasi galas dan keserasian pemacu semuanya mesti dinilai bersama.
Bagi OEM dan pengeluar peralatan yang membangunkan sambungan robotik, peringkat putaran ketepatan, alatan mesin, peralatan semikonduktor, peranti perubatan, dan sistem automasi lanjutan, seni bina motor yang betul boleh memberi kesan yang ketara pada saiz, prestasi, kebolehpercayaan dan kebolehselenggaraan jangka panjang mesin akhir.
GERAKAN LAUTmenyediakan penyelesaian Motor Tork Tanpa Bingkai dengan penyesuaian dan sokongan kejuruteraan untuk menuntut aplikasi kawalan gerakan. Jika anda sedang membangunkan platform gerakan ketepatan baharu atau memerlukan motor yang sesuai dengan sampul mekanikal tertentu,hubungi kamiuntuk membincangkan tork, kelajuan, dimensi, maklum balas, penyejukan dan keperluan penyepaduan anda.
