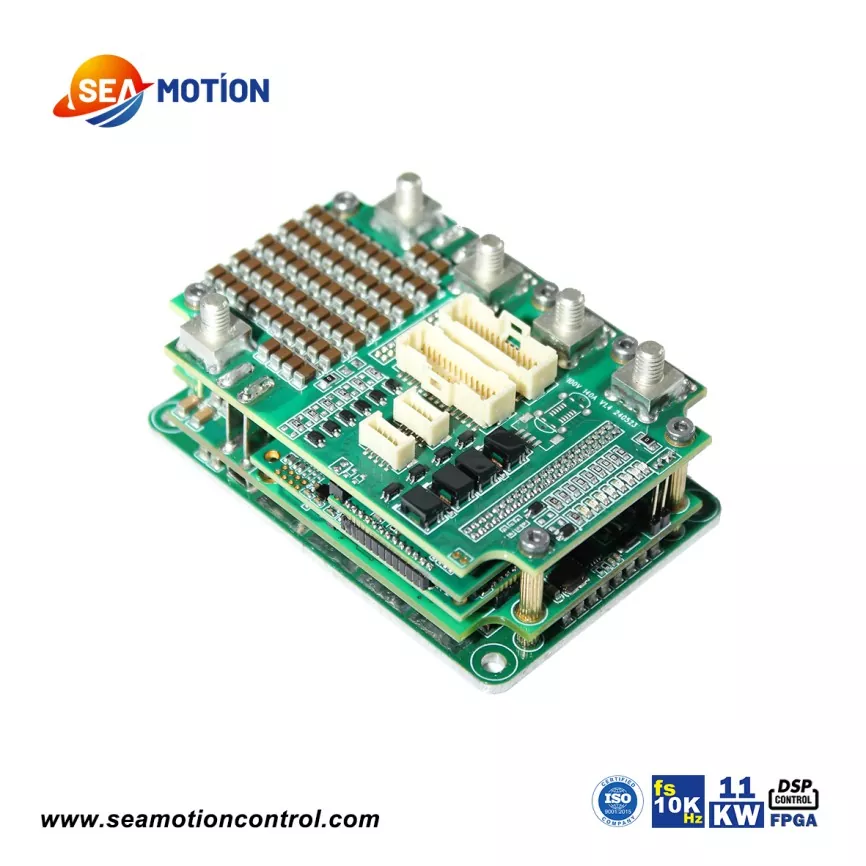

Pemacu Servo DC Padat

Pemacu servo SEA 140A Compact DC mempunyai faktor bentuk padat yang tiada tandingan dan keupayaan pemprosesan data yang berkuasa. Seperti SEA1-80A, SEA140A juga berdasarkan seni bina DSP+FPGA.

Ini memberikan produk keupayaan pemprosesan data yang sangat berkuasa—lebar lebar yang tinggi, tindak balas yang tinggi dan pemprosesan data selari. Frekuensi pensampelan gelung semasa SEA140A juga mencapai 10kHz, yang mempunyai kelinearan yang luar biasa.

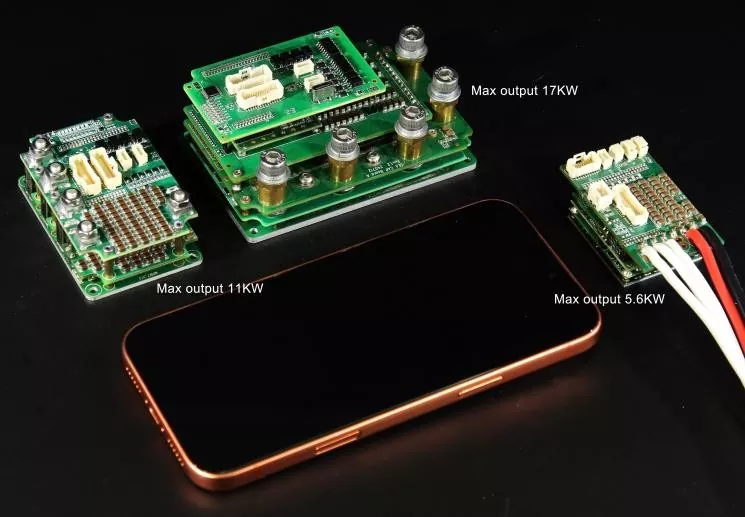

Dari segi kuasa keluaran berkesan berterusan, SEA140A mencapai 11kW. Ini membolehkan produk kami memacu motor berkuasa tinggi dengan arus bas 140A. Mengenai maklum balas pengekod, kami menyokong hampir semua jenis maklum balas pengekod yang popular. SEA140A juga menyokong maklum balas dwi mutlak + tambahan dan maklum balas dwi mutlak penyelesai.

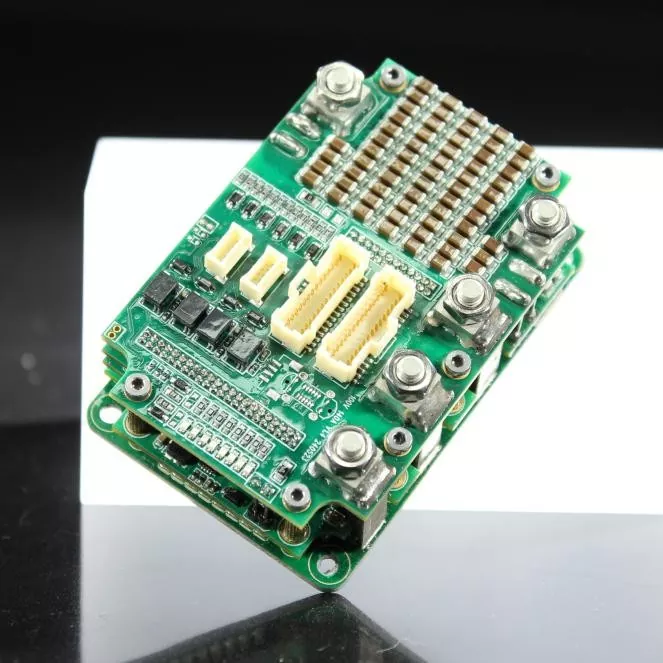

Siri SEA MOTION pemacu servo DC kompak berprestasi tinggi menggunakan proses PCB 8-12 lapisan. Produk menggunakan struktur bertindan, terpaku berdasarkan fungsi—lapisan bawah mengandungi modul kuasa, lapisan seterusnya modul pemacu, lapisan seterusnya modul kawalan, lapisan seterusnya modul komunikasi dan lapisan atas papan antara muka. Kelebihan reka bentuk ini adalah kepadatan komponen yang tinggi, membolehkan saiz produk yang sangat kecil; pembahagian berfungsi meminimumkan gangguan; dan substrat aluminium bahagian bawah meningkatkan pelesapan haba untuk komponen kuasa. Kelemahannya ialah kos pengeluaran yang lebih tinggi dan kitaran pembangunan yang lebih panjang.

Parameter Produk (Spesifikasi)

SEA140A mempunyai arus bas maksimum 140A, 160A dan 40A, sepadan dengan voltan maksimum 100V, 80V dan 200V. Dengan arus bas 140A, arus keluaran berkesan berterusan ialah 99A, dan kuasa keluaran berterusan maksimum mencapai 11kW. Adalah penting untuk ambil perhatian bahawa voltan maksimum yang kita rujuk ialah voltan tertinggi yang boleh ditahan oleh produk. Produk biasanya tidak boleh beroperasi pada voltan tertinggi untuk tempoh yang lama. Kami mengesyorkan voltan operasi antara voltan bekalan minimum dan voltan bekalan terkadar.

Ciri produk Dan Aplikasi

Seperti semua pemacu servo DC kompak berprestasi tinggi dalam siri SEA MOTION, SEA140A boleh digunakan pada hampir semua aplikasi mewah. Ia menampilkan saiz kecil, kapasiti arus tinggi, output kuasa tinggi dan menyokong hampir semua jenis maklum balas pengekod, termasuk inkremental + mutlak atau penyelesai + maklum balas dwi mutlak.

Dengan lebar jalur yang tinggi, lineariti tinggi dan tindak balas yang tinggi, SEA140A menawarkan kuasa keluaran berterusan yang lebih besar berbanding dengan SEA1-80A. Jabatan R&D kami kini sedang meneroka pengeluaran besar-besaran silikon karbida sebagai komponen kuasa. Penggunaan silikon karbida akan meningkatkan lagi prestasi produk.

Aplikasi utama SEA140A adalah seperti berikut:

1. Motor servo bersepadu berprestasi tinggi;

2. Meja putar dan peralatan simulasi gerakan;

3. Litar bersepadu dan peralatan semikonduktor, seperti peranti yang melibatkan pengendalian bahan dan memerlukan beban yang besar;

4. Peralatan automasi industri;

5. Kenderaan dan peralatan khas, seperti peralatan pemanduan autonomi;

6. AGV yang besar

Butiran Pengeluaran

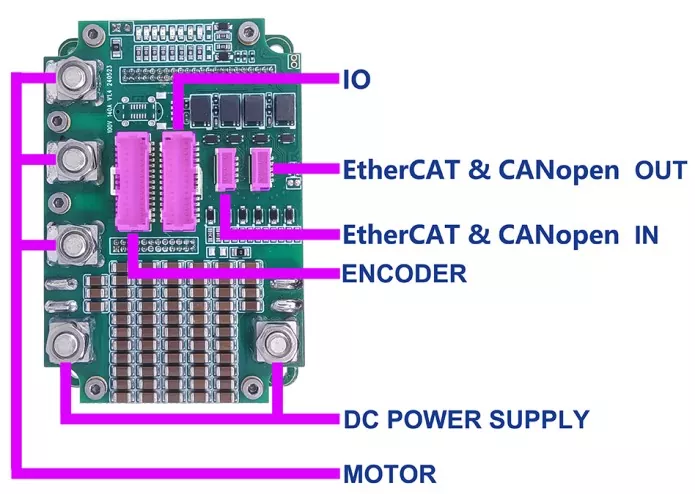

Definisi antara muka pemacu servo dc kompak SEA 140A

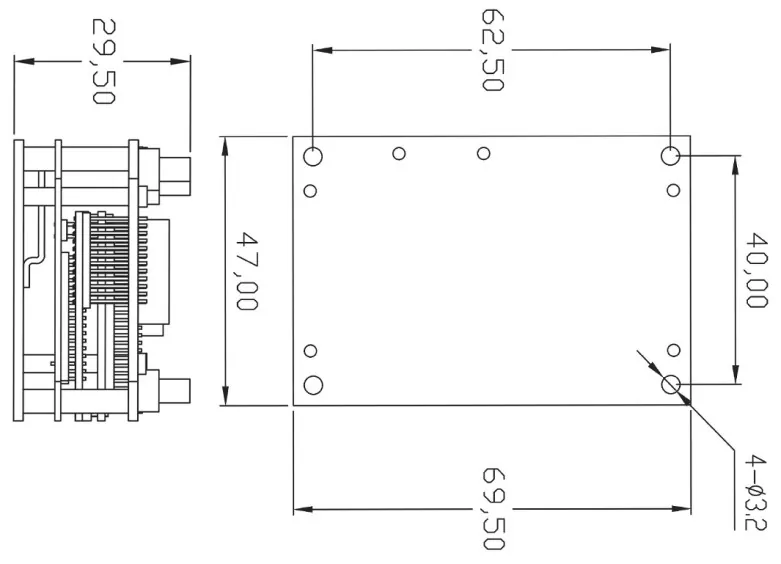

Saiz produk / mm

Video produk
