Pemacu Servo DC Voltan Rendah

Pemacu servo DC voltan rendah SEA C49 bulatan adalah produk terkecil dalam siri SEA MOTION Ring. Ia masih menggunakan seni bina DSP+FPGA, memberikannya keupayaan pemprosesan data yang sangat berkuasa. SEA C49 menyokong protokol komunikasi bas EtherCAT dan CANopen dan menyokong maklum balas daripada pelbagai pengekod arus perdana. SEA C49 mempunyai 6 port input digital dan 2 port output digital.

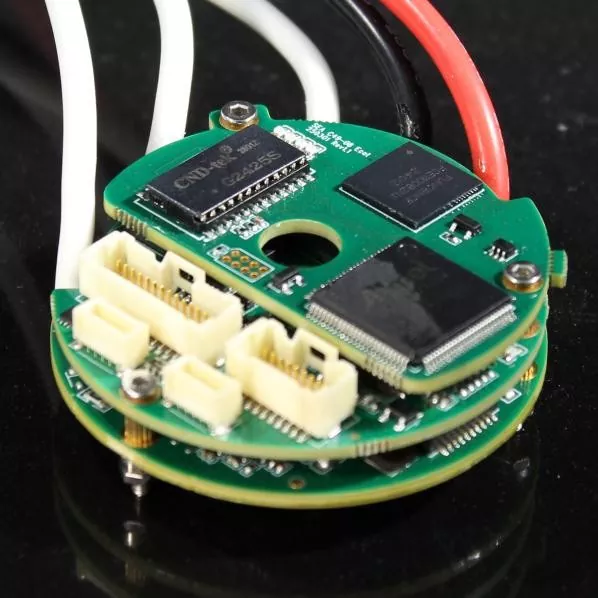

Struktur cincin berongga membolehkan produk dipasang dengan mudah ke dalam motor dan modul sambungan.

Dari segi arus undian, SEA C49 menyokong arus bas maksimum 25A, sepadan dengan arus berterusan berkesan sebanyak 17.7A, dan kuasa keluaran berterusan maksimum 2000W. Struktur C49 meneruskan reka bentuk modul kuasa bawah, dengan modul pemacu dan modul kawalan disusun secara berurutan ke atas.

Kelebihan terbesar struktur berongga berbentuk cincin ialah kesesuaiannya untuk produk bulat, seperti motor servo DC dan modul sambungan.

Parameter Produk (Spesifikasi)

SEA C49 mempunyai arus berkadar bas 1-25A, arus berkesan berterusan 0.7-17.7A, dan kuasa keluaran berterusan maksimum 80-2000W.

Seperti produk siri SEA MOTION yang lain, SEA C49 menyokong maklum balas daripada pengekod mutlak, pengekod tambahan, Hall, analog dan penyelesai. Ia juga menyokong maklum balas dwi, ​​sama ada tambahan + mutlak atau Dewan + mutlak.

Dari segi pemprosesan data, SEA C49 mempunyai lebar jalur gelung semasa yang lebih besar daripada gelung tertutup 4kHz, masa pensampelan semasa 40-125μs, kadar pensampelan semasa 25kHz dan kekerapan penukaran semasa 3kHz.

Ciri produk Dan Aplikasi

Seperti semua pemacu servo DC voltan rendah siri SEA MOTION, SEAC49 boleh digunakan pada hampir semua aplikasi mewah. Ia mempunyai teras berongga toroidal, saiz kecil, output kuasa tinggi, dan menyokong kebanyakan kaedah maklum balas pengekod, termasuk maklum balas dwi.

Produk ini mempunyai lebar jalur dan linear yang tinggi, dengan SEA C49 menawarkan kuasa output berterusan maksimum 2000W. Bagaimanapun produk lain dalam siri SEA MOTION menawarkan kuasa keluaran yang lebih tinggi dan menyokong arus yang lebih tinggi.

Aplikasi utama SEA C49 adalah seperti berikut:

1. Motor servo bersepadu berprestasi tinggi;

2. Modul bersama

Butiran Pengeluaran

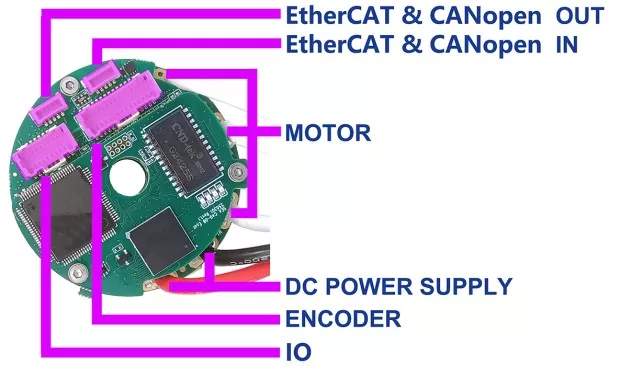

Definisi antara muka SEA C49

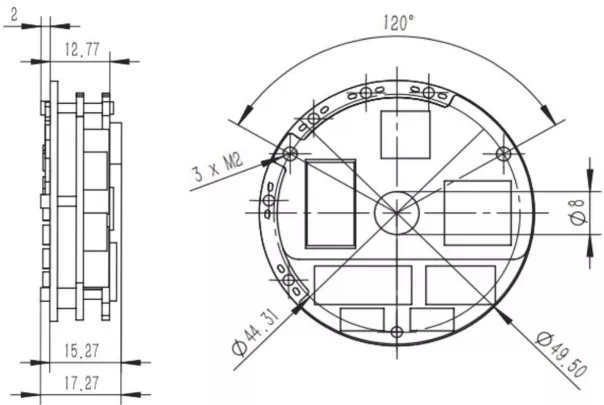

Saiz produk / mm

Video produk
