Kunshanmembangunkan penyelesaian kawalan gerakan untuk persekitaran industri yang menuntut, termasukPengekod Tugas Berat IP EtherNETuntuk maklum balas kedudukan rangkaian. Dengan perumah 58 mm, resolusi satu pusingan sehingga 18-bit, penghantaran 100 Mbit dan perlindungan industri yang teguh, pengekod ini direka untuk aplikasi yang memerlukan maklum balas yang tepat dan komunikasi yang boleh dipercayai.
Pengekod Tugas Berat IP EtherNET menggabungkan penderiaan kedudukan mutlak dengan komunikasi Ethernet industri, membolehkan sistem automasi menerima data kedudukan putaran yang boleh dipercayai sambil memudahkan penyepaduan ke dalam seni bina kawalan rangkaian. Aplikasi industri berat moden memerlukan lebih daripada maklum balas asas: peralatan mungkin menghadapi getaran, habuk, lembapan, gangguan elektromagnet, turun naik suhu dan beban mekanikal yang berterusan. Oleh itu, pengekod yang direka bentuk dengan betul mesti mengimbangi resolusi, prestasi komunikasi, ketahanan mekanikal dan fleksibiliti pemasangan. Panduan ini menerangkan cara pengekod tugas berat berasaskan EtherNET/IP berfungsi, kelebihan teknikal utama mereka, spesifikasi penting, kawasan aplikasi dan pertimbangan pemilihan.
Jadual Kandungan
- Apakah Pengekod Tugas Berat IP EtherNET?
- Mengapakah EtherNET/IP Penting untuk Kawalan Pergerakan Tugas Berat?
- Apakah Ciri-ciri Teknikal Utama?
- Spesifikasi Utama Sepintas lalu
- Di Mana Ia Digunakan?
- Bagaimana Anda Harus Memilih Pengekod yang Betul?
- Soalan Lazim
- Kesimpulan
Apakah Pengekod Tugas Berat IP EtherNET?
Pengekod Tugas Berat IP EtherNET ialah pengekod berputar industri yang direka untuk mengukur kedudukan aci dan menyampaikan maklumat tersebut melalui rangkaian Ethernet industri EtherNet/IP. Tidak seperti peranti maklum balas tambahan asas, pengekod mutlak boleh memberikan maklumat kedudukan yang ditentukan tanpa memerlukan sistem kawalan untuk membina semula kedudukan daripada denyutan sahaja.
Untuk sistem automasi yang menuntut, gabungan penderiaan magnet mutlak dan komunikasi berasaskan Ethernet menyediakan cara praktikal untuk menyambungkan jentera berputar dengan PLC, pengawal dan peranti rangkaian lain. Reka bentuk 58 mm yang diterangkan oleh Kunshan menyokong pengukuran kedudukan satu pusingan dan berbilang pusingan, manakala resolusi boleh dikonfigurasikan membolehkan sistem maklum balas sepadan dengan keperluan kawalan gerakan yang berbeza.
Pengekod menggunakan teknologi aruhan magnet berketepatan tinggi dan menyokong kadar penghantaran EtherNet/IP maksimum 100 Mbit. Fungsi boleh atur caranya boleh termasuk resolusi, asas masa, kelajuan, nilai pratetap, arah pengiraan dan alamat IP, memberikan jurutera lebih fleksibiliti semasa pentauliahan dan penyepaduan sistem.
Mengapakah EtherNET/IP Penting untuk Kawalan Pergerakan Tugas Berat?
Jentera industri semakin dihubungkan melalui rangkaian komunikasi. Daripada menganggap setiap sensor sebagai komponen terpencil, seni bina automasi moden bertukar-tukar data antara pengekod, PLC, pemacu, HMI dan sistem penyeliaan.
EtherNet/IP amat berguna apabila pengekod mesti menjadi sebahagian daripada infrastruktur Ethernet industri yang lebih besar. Pengekod boleh menghantar maklumat kedudukan melalui rangkaian, menyokong pemantauan berpusat dan kawalan mesin yang diselaraskan.
- Penyepaduan rangkaian:Komunikasi Ethernet membolehkan pengekod menjadi sebahagian daripada seni bina automasi yang disambungkan.
- Pengembangan fleksibel:Peranti rangkaian boleh diintegrasikan ke dalam sistem kawalan yang lebih besar apabila keperluan peralatan berkembang.
- Maklum balas kedudukan digital:Maklumat kedudukan mutlak menyokong pemantauan tepat jentera berputar.
- Diagnostik jauh:Komunikasi rangkaian boleh menjadikan status peralatan dan maklumat maklum balas lebih mudah diakses oleh sistem kawalan.
- Kerumitan pendawaian yang dikurangkan:Seni bina Ethernet industri boleh memudahkan komunikasi berbanding dengan berbilang sambungan isyarat individu.
Kelebihan ini menjadi sangat berharga dalam pemprosesan keluli, pengeluaran petrokimia, perlombongan, sistem pengangkatan dan persekitaran lain di mana mesin mesti beroperasi secara berterusan dan boleh dipercayai.
Apakah Ciri-ciri Teknikal Utama?
1. Maklum Balas Kedudukan Mutlak Resolusi Tinggi
Pengekod menyokong resolusi pusingan tunggal sehingga 18 bit dan resolusi berbilang pusingan sehingga 14 bit. Resolusi yang lebih tinggi membolehkan sistem kawalan membezakan perubahan yang lebih kecil dalam kedudukan putaran, yang berguna untuk aplikasi yang memerlukan kedudukan mekanikal yang tepat.
2. Komunikasi EtherNet/IP 100 Mbit
Pengekod menggunakan komunikasi Ethernet industri EtherNet/IP dengan kadar penghantaran sehingga 100 Mbit. Ini menyediakan saluran maklum balas berasaskan rangkaian yang sesuai untuk sistem kawalan industri moden dan komunikasi peringkat mesin.
3. Pembinaan Mekanikal Tugas Berat
Pengekod tugas berat mesti menahan keadaan yang jauh lebih mencabar daripada peranti penderiaan tujuan umum. Konfigurasi yang tersedia menggunakan perumah aluminium, dengan keluli tahan karat tersedia sebagai pilihan. Reka bentuk ini juga menyokong konfigurasi saluran keluar kabel jejarian dan paksi.
4. Perlindungan Terhadap Risiko Elektrik dan Pemasangan
Perlindungan kekutuban songsang dan perlindungan litar pintas membantu mengurangkan akibat kesilapan pendawaian atau pemasangan. Pengekod juga menggabungkan perlindungan terhadap kilat dan elektrik statik, yang boleh menjadi berharga dalam persekitaran industri yang memerlukan elektrik.
5. Tatarajah Mekanikal Fleksibel

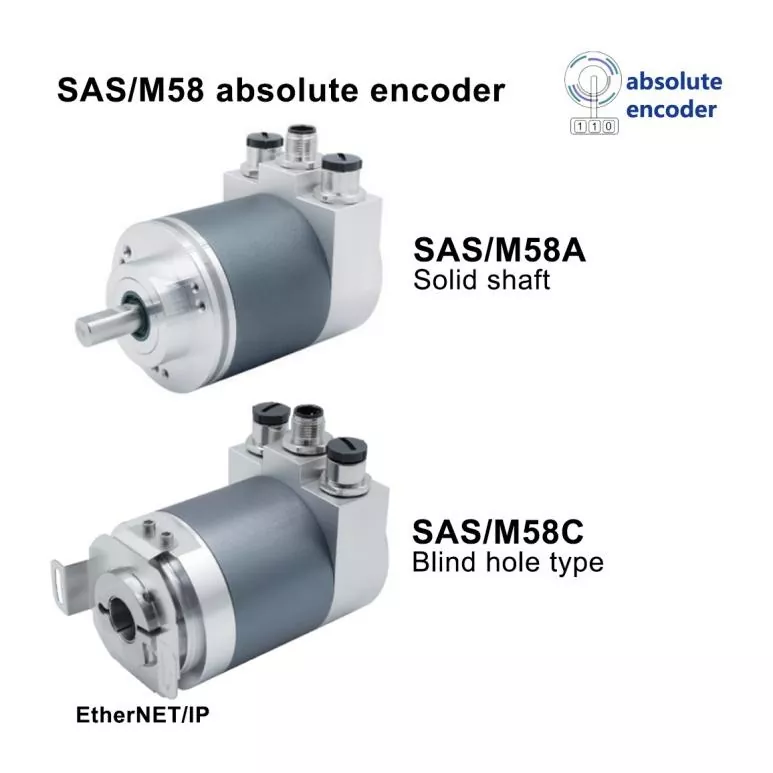

Platform pengekod 58 mm menyokong konfigurasi aci pepejal dan lubang buta. Saiz aci 6, 8, 10, 12 dan 15 mm boleh disesuaikan, manakala konfigurasi berbilang penyambung dan bebibir membantu jurutera menyesuaikan pengekod kepada susun atur mesin yang berbeza.
Spesifikasi Utama Sepintas lalu
Spesifikasi berikut menggambarkan mengapa pengekod ini boleh menyediakan aplikasi kawalan gerakan rangkaian yang menuntut:
| Parameter | Spesifikasi |
|---|---|
| Saiz Pengekod | 58 mm |
| Antaramuka Komunikasi | EtherNet/IP |
| Protokol | CIP (Protokol Perindustrian Biasa) |
| Kadar Penghantaran | 100 Mbit |
| Resolusi Pusingan Tunggal | 12–18 bit |
| Resolusi Berbilang Giliran | Sehingga 14 bit |
| Bekalan Kuasa | 10–30 VDC |
| Kelajuan Maksimum | 6,000 rpm |
| Beban Aci Jejari | 200 N |
| Beban Aci Paksi | 100 N |
| Perlindungan | IP65/IP66; konfigurasi perlindungan yang lebih tinggi tersedia |
| Suhu Operasi | -30°C hingga +85°C; -40°C hingga +85°C pilihan |
| Sambungan | 3 × penyambung M12 |
Pemilihan pengekod sebenar hendaklah sentiasa berdasarkan persekitaran mesin yang lengkap, termasuk dimensi aci, kelajuan putaran, beban mekanikal, suhu, tahap pencemaran, seni bina komunikasi dan ruang pemasangan.
Di Mana Ia Digunakan?
Pengekod Ethernet tugas berat adalah paling berharga di mana maklum balas kedudukan mesti kekal andal semasa jentera beroperasi dalam keadaan industri yang mencabar.
Keluli dan Peralatan Metalurgi
Peralatan pengeluaran keluli boleh melibatkan getaran tinggi, kesan mekanikal, haba dan operasi berterusan. Pengekod mutlak boleh memberikan maklum balas putaran untuk penggelek, mesin pemprosesan dan peralatan pengeluaran automatik.
Sistem Petrokimia dan Penapisan
Kemudahan petrokimia memerlukan pemantauan dan automasi yang boleh dipercayai. Maklum balas kedudukan rangkaian boleh menyokong pemantauan status peralatan, mekanisme automatik dan seni bina kawalan jauh.
Perlombongan dan Jentera Berat
Peralatan perlombongan terdedah kepada habuk, getaran dan tekanan mekanikal. Pembinaan pengekod tugas berat digabungkan dengan komunikasi Ethernet industri boleh menyokong maklum balas kedudukan yang boleh dipercayai untuk jentera pintar.
Peralatan Mengangkat dan Mengangkat
Sistem pengangkatan yang besar memerlukan maklum balas putaran yang tepat untuk menyelaraskan pergerakan mekanikal. Data kedudukan mutlak boleh menyumbang kepada kedudukan yang lebih boleh diramal dan pemantauan mesin.
Pembuatan Kuasa dan Kertas
Peralatan penjanaan kuasa dan talian pembuatan kertas automatik juga boleh mendapat manfaat daripada maklum balas pengekod rangkaian di mana operasi mesin berterusan dan kawalan berpusat adalah penting.
Bagaimana Anda Harus Memilih Pengekod yang Betul?
Memilih pengekod industri harus bermula dengan aplikasi dan bukannya protokol komunikasi sahaja. Model yang sesuai perlu memenuhi keperluan elektrik dan mekanikal.
- Semak keserasian aci:Sahkan diameter aci, aci pepejal atau keperluan lubang buta, dimensi bebibir dan beban mekanikal yang dibenarkan.
- Tentukan resolusi:Pilih resolusi pusingan tunggal dan berbilang pusingan yang diperlukan mengikut ketepatan kedudukan dan keperluan pengawal.
- Sahkan keserasian rangkaian:Pastikan PLC atau pengawal industri menyokong seni bina komunikasi EtherNet/IP dan CIP yang diperlukan.
- Menilai keadaan persekitaran:Pertimbangkan suhu, lembapan, habuk, minyak, getaran, hentaman dan gangguan elektromagnet.
- Sahkan kelajuan putaran:Pastikan kelajuan maksimum yang dibenarkan pengekod melebihi kelajuan mesin sebenar dengan margin operasi yang sesuai.
- Pertimbangkan pemasangan:Semak jenis penyambung, arah saluran keluar kabel, ruang pelekap yang tersedia dan kebolehcapaian penyelenggaraan.
- Semak keperluan perlindungan:Padankan tahap kepungan dan pengedap dengan persekitaran sebenar dan bukannya hanya bergantung pada spesifikasi mesin nominal.
Bagi jurutera yang membandingkan produk yang berbeza, ia juga berguna untuk menilai sokongan teknikal, keupayaan penyesuaian, pemeriksaan kualiti, dokumentasi dan perkhidmatan selepas jualan. Faktor-faktor ini boleh memberi kesan yang ketara ke atas jumlah kos projek dan kebolehpercayaan jangka panjang.
Soalan Lazim
Apakah kelajuan komunikasi maksimum pengekod?
Antara muka EtherNet/IP menyokong kadar penghantaran sehingga 100 Mbit. Ini menjadikan pengekod sesuai untuk penyepaduan ke dalam seni bina kawalan Ethernet industri.
Adakah pengekod menyokong pengukuran pusingan tunggal dan berbilang pusingan?
ya. Pengekod menyokong pengukuran kedudukan mutlak satu pusingan dan berbilang pusingan. Resolusi satu pusingan boleh mencapai 18 bit, manakala resolusi berbilang pusingan boleh mencapai 14 bit.
Apakah bekalan kuasa yang diperlukan oleh pengekod?
Julat bekalan kuasa yang ditentukan ialah 10–30 VDC, menjadikannya serasi dengan seni bina kuasa kawalan industri biasa.
Bolehkah saiz aci dan konfigurasi mekanikal disesuaikan?
ya. Saiz aci termasuk 6, 8, 10, 12 dan 15 mm boleh disesuaikan. Konfigurasi bebibir, penyambung dan saluran keluar kabel yang berbeza juga boleh dipilih mengikut keperluan pemasangan.
Apakah persekitaran yang sesuai untuk pengekod jenis ini?
Ia bertujuan untuk menuntut aplikasi perindustrian seperti pembuatan keluli, kemudahan petrokimia, jentera kejuruteraan berat, peralatan perlombongan, sistem pengangkat, loji kuasa dan talian pengeluaran automatik. Perlindungan dan konfigurasi bahan yang sesuai hendaklah dipilih mengikut keadaan tapak sebenar.
Kesimpulan
Pengekod Tugas Berat IP EtherNET boleh memberikan gabungan kukuh maklum balas kedudukan mutlak, sambungan Ethernet industri, resolusi tinggi dan prestasi mekanikal lasak. Dengan ciri-ciri seperti sehingga 18-bit resolusi satu pusingan, komunikasi 100 Mbit, konfigurasi aci fleksibel dan perlindungan industri, ia sangat sesuai untuk automasi tugas berat rangkaian di mana maklum balas yang boleh dipercayai adalah kritikal. Jika anda sedang menilai spesifikasi pengekod untuk mesin baharu, menaik taraf sistem automasi sedia ada atau membangunkan penyelesaian kawalan gerakan tersuai,hubungi kamiuntuk membincangkan keperluan permohonan anda, konfigurasi mekanikal dan keperluan komunikasi dengan pasukan kejuruteraan Kunshan.
