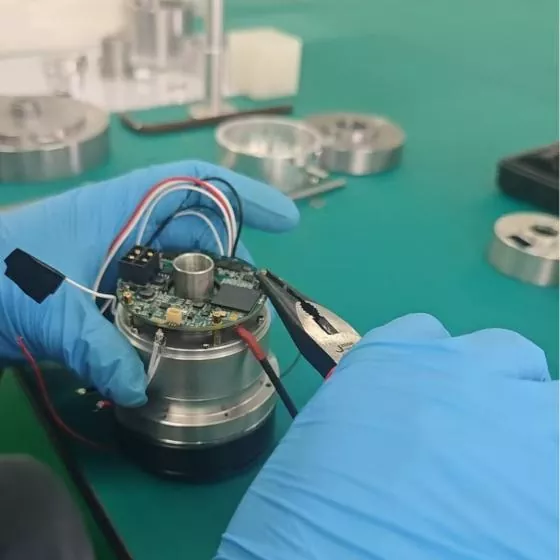

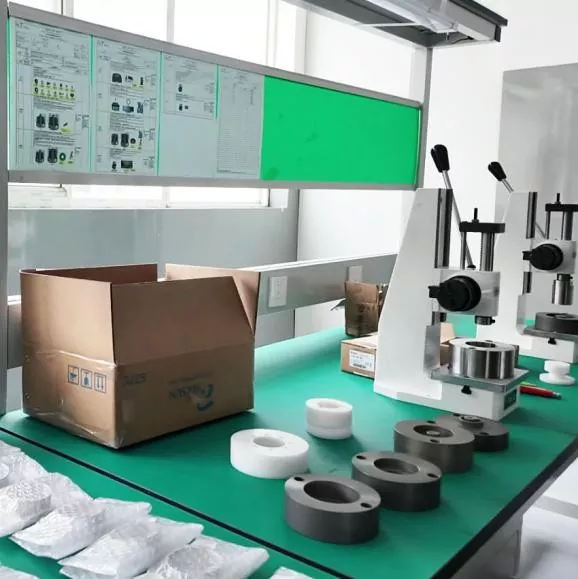

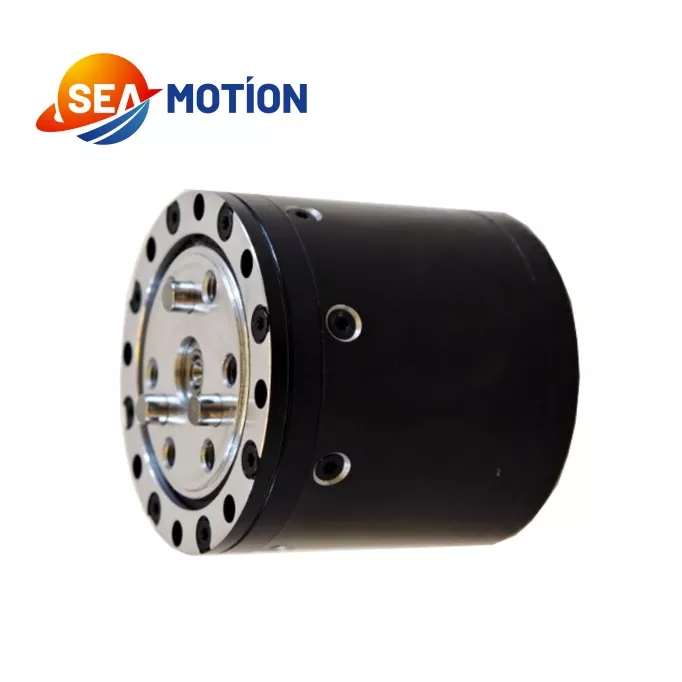

SEA MOTION Robot joint menggunakan struktur pengurang planet yang ringkas dan tahan lasak, menampilkan kelebihan kos yang ketara berbanding modul sambungan harmonik sambil mengekalkan ketepatan asas yang sangat baik untuk kawalan industri standard. Ia menyepadukan motor tork tanpa bingkai berprestasi tinggi yang dibangunkan sendiri, sistem maklum balas pengekod magnet dwi dan pemacu khusus untuk memastikan output tork yang konsisten dan stabil. Sebagai pengeluar modul planet yang dipercayai, kami bekerjasama dengan pengeluar pengurang planet domestik kelas pertama dan pembekal pemesinan premium antarabangsa. Pasukan kami yang berpengalaman melaksanakan kawalan kualiti proses penuh yang ketat daripada reka bentuk, pemprosesan hingga pemasangan, sangat merendahkan ambang pembuatan dan aplikasi untuk menyampaikan penyelesaian bersama robotik berprestasi tinggi kos.
|
Parameter |
Nilai |
|
Voltan terkadar |
48V |
|
Julat voltan kerja |
15V-60V |
|
Kuasa keluaran yang dinilai |
80W±10% |
|
Tork yang dinilai |
1.6N.m |
|
Puncak tork |
5.5N.m |
|
Arah lari |
CW/CCW |
|
Julat suhu kerja |
-20 ℃ hingga 50 ℃ |
|
Julat kelembapan bekerja |
5% hingga 85% |
|
Julat suhu penyimpanan |
-30 ℃ hingga 70 ℃ |
|
Gred penebat |
B |
|
Tiada kelajuan beban |
480rpm±10% |
|
Arus noload |
0.14Lengan±10% |
|
Kelajuan beban yang dinilai |
450rpm±10% |
|
Arus fasa beban berkadar/A |
2.4Apk±10% |
|
Arus puncak fasa |
11Apk±10% |
|
Rintangan penebat/belitan stator |
DC 500VAC, 100M Ohms |
|
Tahan voltan tinggi/cangkang pemegun |
600VAC,1s,2mA |
|
BEF |
7.4 Vrms/krpm±10% |
|
Rintangan wayar |
2.72Ω±10% |
|
Pemalar tork |
0.94N.m/Lengan |
|
Kearuhan motor |
0.813mH±10% |
|
tiang |
20 |
|
fasa |
3 |
|
Jenis pemanduan |
DSP |
|
Nisbah |
7.75:1 |
|
Berat/g |
191g |
|
Jenis dan kuantiti pengekod |
Magnet/2pcs |
|
Muatan (N.m) |
Masa bekerja |
|
1.6 |
Dinilai |
|
2 |
300 |
|
3 |
41 |
|
4 |
12 |
|
5 |
5.5 |
|
5.5 |
4 |
Sambungan Robot ini menonjol kerana strukturnya yang ringkas, output tork yang stabil dan kawalan kos yang unggul, dengan halangan pemasangan dan pembuatan yang rendah. Walaupun ketepatan ultra-tingginya adalah lebih rendah daripada modul sambungan harmonik, prestasi yang boleh dipercayai memenuhi sepenuhnya piawaian kawalan ketepatan industri konvensional.
Ia digunakan secara meluas untuk robot humanoid, anjing robot, lengan robot kolaboratif dan robot pemetik. Selain itu, ia sangat sesuai dengan skuter elektrik dan peralatan mudah alih pintar lain yang memerlukan kawalan pergerakan yang stabil, menjadi keutamaan kos efektif untuk projek peranti robotik dan pintar ketepatan sederhana.
Adakah anda ingin mengoptimumkan seni bina peralatan anda dengan sambungan Robot berprestasi tinggi?
Hubungi SEA MOTION hari ini untuk mendapatkan harga borong yang kompetitif, helaian data teknikal dan sokongan kejuruteraan langsung.
