Teknologi aruhan magnet berketepatan tinggi, pengekod satu pusingan atau berbilang pusingan;
Bas CANopen, sehingga 1MHz Baud; Isyarat tambahan boleh ditambah output TTL atau HTL;
Resolusi satu pusingan sehingga 21 bit, resolusi berbilang pusingan sehingga 14 bit;
Rintangan kejutan dan getaran yang unggul, penarafan perlindungan tinggi: sehingga IP68;
Mempunyai perlindungan litar pintas dan litar pintas terbalik, mengurangkan kesan ralat pemasangan .

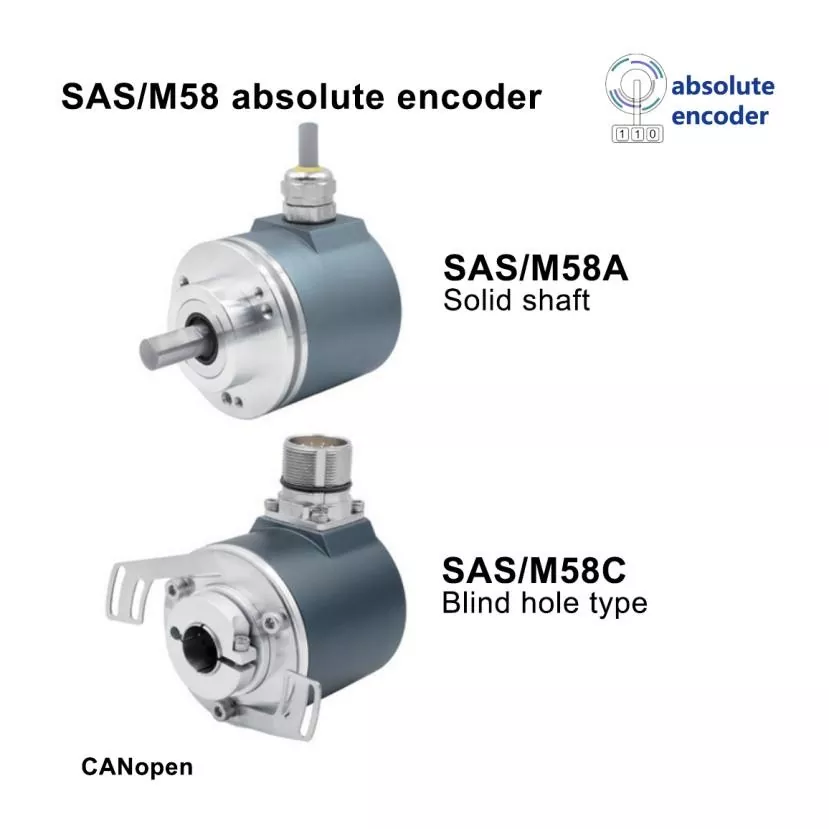

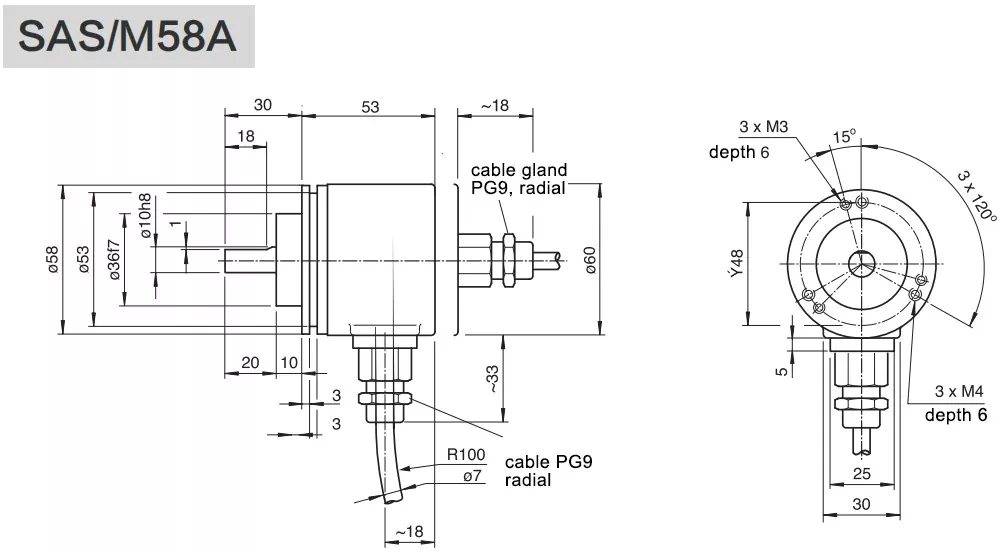

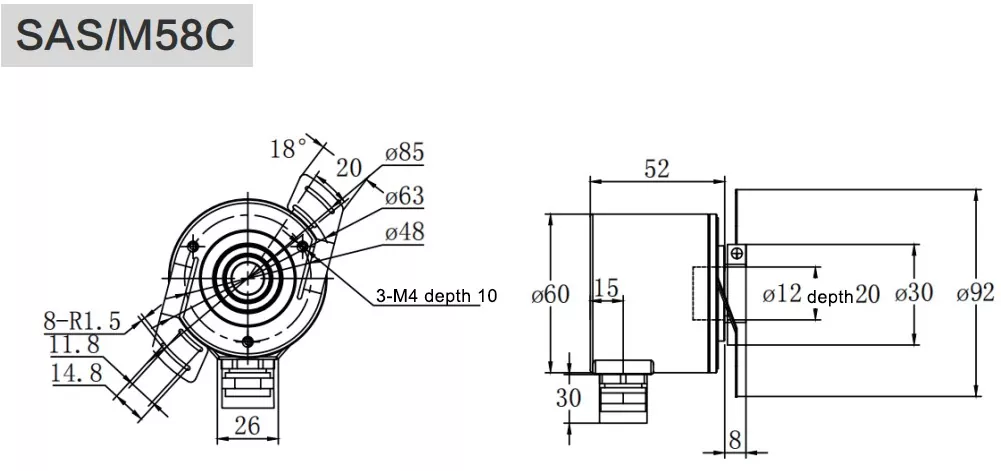

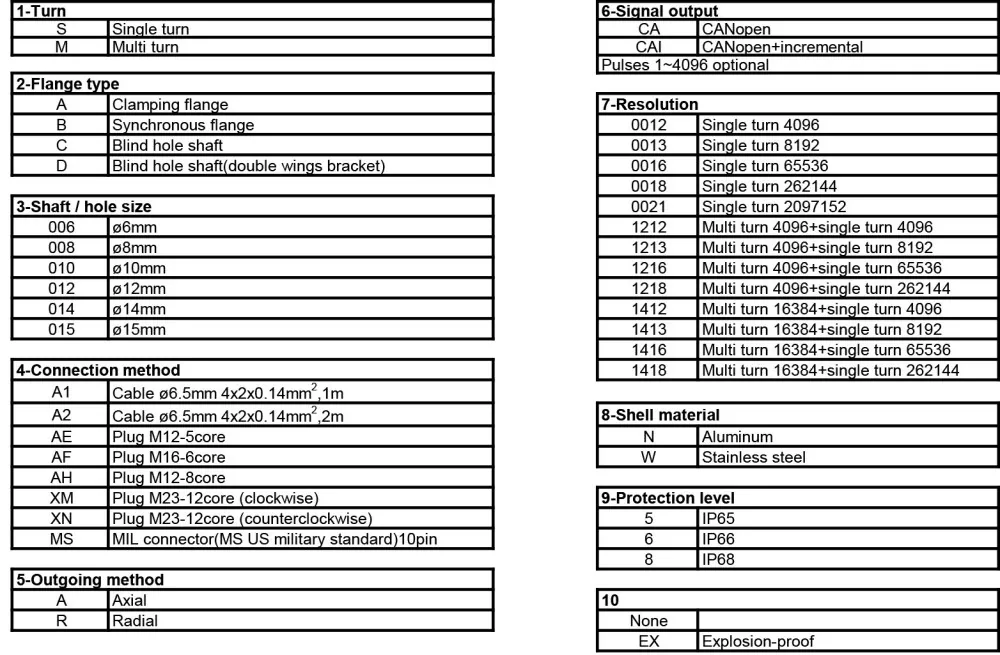

| Model No. | SAS/M58A / SAS/M58C |
| Bebibir | ø58mm Aci padu dengan bebibir pengapit / lubang buta ø58mm |
| Saiz gelendong | ø6,8,10,12,15mm boleh disesuaikan |
| Bahan cangkerang | Aluminium (keluli tahan karat pilihan) |
| Antara muka keluaran isyarat | CANopen |
| CANopen+incremental | |
| Litar keluaran | Mematuhi piawaian ISO11898, pengasingan elektrik optocoupler |
| Protokol yang mematuhi | CANopen CiA,DS301V4.02 |
| DSP 305(LSS) | |
| DS 406/DS417 (Protokol peralatan) | |
| Alamat nod | 1-127 |
| Jenis mutlak | Satu pusingan / berbilang pusingan |
| Voltan kuasa | 10~30VDC |
| Resolusi pusingan tunggal | Standard 12bit 4096,13bit 8192, 16bit 65536,18bit 262144,max 21bit 2097152 |
| Berpusing | 1(pusingan tunggal), standard berbilang pusingan 12bit 4096, maks 14bit berbilang pusingan 16384 |
| Mod pemindahan yang disokong | Undian, Pengulangan, Penyegerakan |
| Tetapan parameter | Alamat nod tetapan yang disokong dan kadar baud (DS305 LSS) |
| Diagnosis | Kedudukan, kelajuan, voltan dan suhu; 2 suis had, 8 cam |
| Pengekodan | Kod binari |
| Perlindungan kekutuban terbalik | ya |
| Perlindungan litar pintas | ya |
| Perlindungan kilat dan elektrik statik | ya |
| Kelajuan maksimum | 6000rpm |
| Beban gelendong | Jejari 200N, Paksi 100N |
| Perlindungan | IP65,IP68 |
| Memulakan tork | <0.01Nm |
| Suhu kerja | -30℃~+85℃(-40℃~85℃ pilihan) |
| Suhu penyimpanan | -40℃~+100℃ |
| Rintangan kesan | 1000m/s2,6ms(100g) |
| Anti-getaran | 20g |

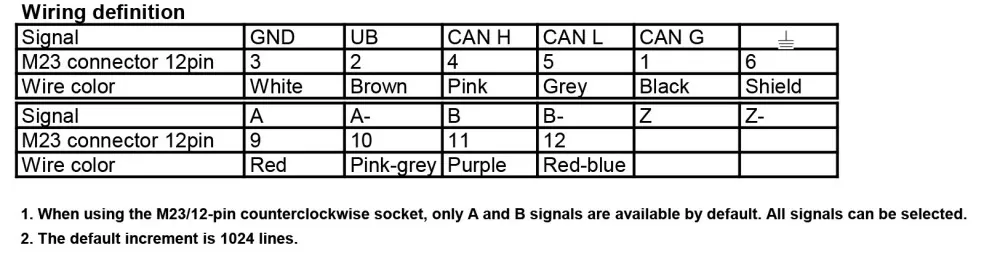

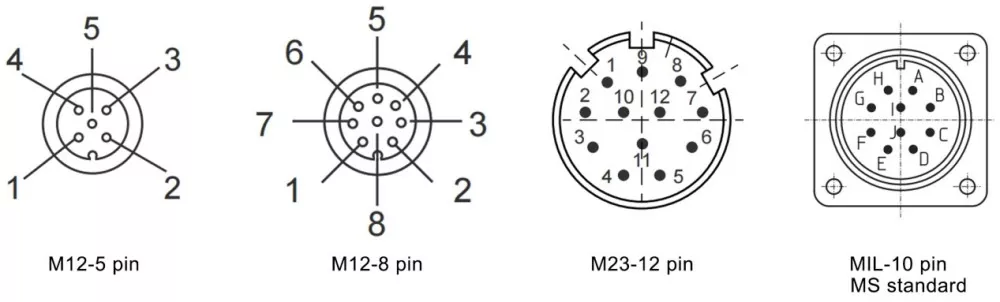

| Kaedah sambungan | Kabel terlindung 4x2x0.2-8-teras, Teras M12-5, Teras M12-8, Penyambung bebibir lelaki teras M23-12 |
| Kaedah keluar | Salur keluar sisi jejari, Salur keluar belakang paksi |
| Pilihan | Output tambahan TTL/RS422, HTL/tekan-tarik |
| Isyarat tambahan | A+ A- B+ B- Z+ Z- |
| Denyutan setiap revolusi | 1~4096 denyutan pilihan (standard 1024,2048,4096) |
Antara muka keluaran CANopen ialah kelebihan teras pengekod ini, menyokong penghantaran data berkelajuan tinggi, berkecekapan tinggi dan rangkaian bas berbilang peranti, yang boleh merealisasikan kawalan terpusat dan pengumpulan data segerak bagi berbilang peranti industri. Teknologi pengukuran magnet berbilang pusingan mutlak memastikan data kedudukan tidak meruap, tidak memerlukan penentukuran sifar berulang, dan meningkatkan kecekapan pengeluaran. Struktur lasak semua logam dan tahap perlindungan penuh IP65-IP68 membolehkannya menahan kesan mekanikal, getaran, habuk, air dan kakisan kimia dalam persekitaran industri berat. Ia menyokong keluaran bebas dan segerak bagi data pusingan tunggal dan berbilang pusingan, dengan pelarasan resolusi fleksibel untuk menyesuaikan diri dengan senario pengukuran industri berketepatan rendah dan kestabilan tinggi. Fungsi berlebihan profesional terbina dalam sangat mengurangkan risiko kegagalan operasi peralatan dan meningkatkan keselamatan sistem. Dengan pensijilan protokol piawai dan kualiti gred industri, produk ini mempunyai kebolehsuaian persekitaran yang kukuh dan hayat perkhidmatan yang panjang, dan pelbagai kaedah pemasangan memenuhi keperluan susun atur di tapak yang pelbagai.
Pengekod tugas berat ANopen diameter luar 58mm ini digunakan terutamanya untuk peralatan automatik industri berat yang memerlukan rangkaian bas dan penghantaran data berkelajuan tinggi. Ia digunakan secara meluas dalam barisan pengeluaran pintar pembuatan keluli dan metalurgi, merealisasikan kawalan segerak berbilang peralatan rolling dan pemprosesan. Ia sesuai untuk jentera dan peralatan automatik di medan minyak, loji petrokimia dan penapisan, menyokong pemantauan rangkaian peralatan pengeluaran dan pengekstrakan. Selain itu, ia menyediakan jentera perlombongan berskala besar, peralatan angkat berat, unit automatik loji janakuasa dan barisan pengeluaran industri pembuatan kertas, menyediakan penghantaran data kedudukan kebolehpercayaan tinggi dan sokongan kawalan segerak untuk sistem automasi industri rangkaian.
J: Pengekod kami memegang pensijilan industri lengkap, termasuk pensijilan CE, pensijilan kalis letupan dan pensijilan pematuhan penuh untuk pelbagai protokol komunikasi arus perdana.
A: Ya. Semua produk dihasilkan mengikut piawaian perindustrian antarabangsa, dengan keselamatan yang diperakui, kestabilan dan kebolehsuaian alam sekitar, sesuai untuk padanan peralatan industri global.
J: Kami mempunyai kelayakan pensijilan lengkap untuk protokol industri arus perdana seperti Profinet, Profibus, CANopen, SSI dan EnDat, memastikan komunikasi pengekod bas yang stabil dan patuh.
A: Ya. Pengekod kalis letupan kami mempunyai pensijilan kalis letupan rasmi, yang boleh digunakan dengan selamat dalam keadaan kerja yang mudah terbakar dan meletup seperti industri petrokimia dan perlombongan.
A: Pasti. Kami boleh menyediakan laporan pensijilan lengkap, dokumen ujian dan sijil pematuhan untuk menyokong pembidaan projek, pemeriksaan dan pelepasan kastam pelanggan.
