Pemacu Servo DC Mikro

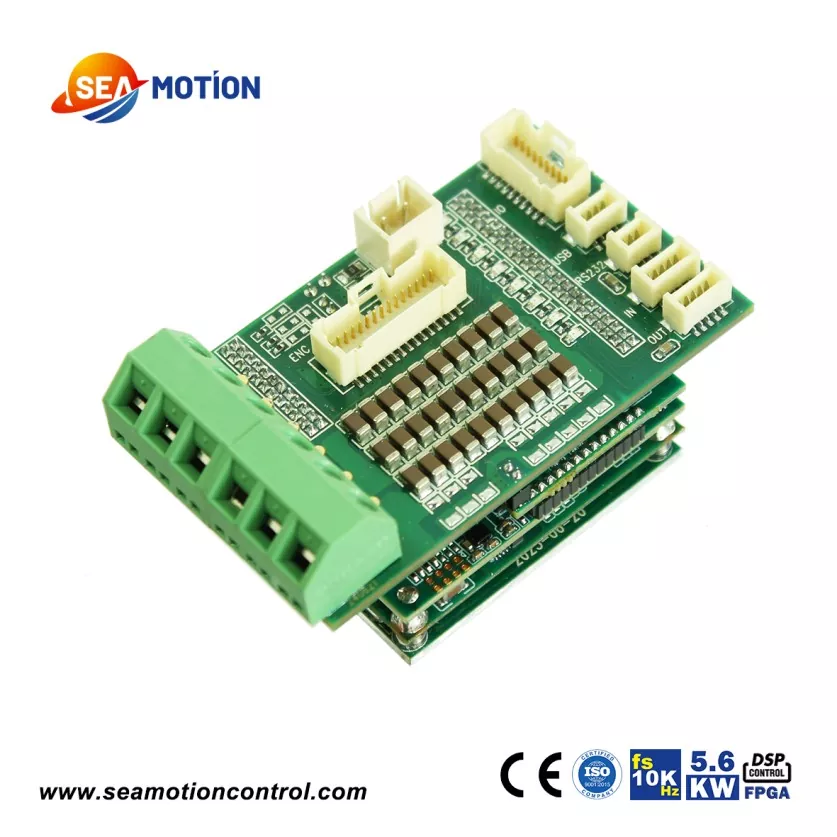

Pemacu servo Micro Dc SEA1-80A mempunyai saiz yang sangat padat dan ketumpatan kuasa tinggi. Pemacu bersaiz telur ini boleh mengeluarkan secara berterusan sehingga 5600W kuasa berkesan. Ia mempunyai frekuensi pensampelan 10kHz, 6 input digital dan 2 output digital. Antara muka yang kaya menyokong hampir semua maklum balas pengekod, termasuk maklum balas dwi tambahan dan mutlak, serta penyelesai dan maklum balas dwi mutlak.

Pemacu servo SEA1-80A Micro Dc boleh digunakan pada hampir semua medan. Saiz ultra-kecil, ketepatan ultra-tinggi, kapasiti arus ultra-tinggi dan serba boleh yang kuat adalah kelebihan yang dibawa oleh pemacu SEA1-80A kepada produk.

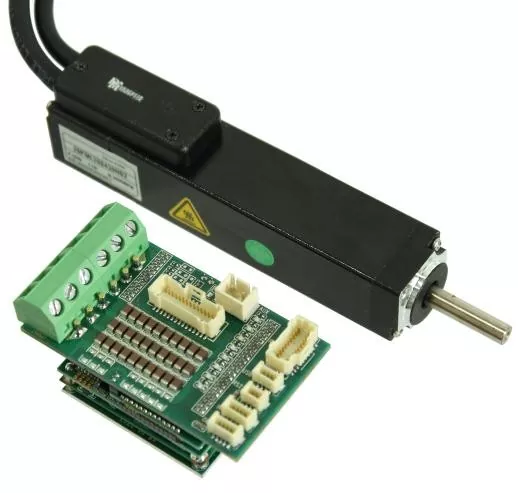

Ini ialah penyelesaian kawalan gerakan daripada Teknologi JINGYUE berdasarkan pemacu servo dc SEA dan motor servo bebibir 8mm, yang telah digunakan secara meluas dalam pengikat mati.

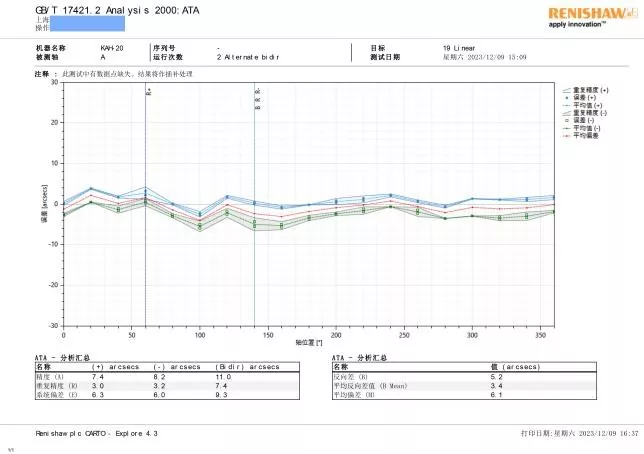

Pemacu servo SEA DC menggunakan seni bina DSP+FPGA, yang memberikan produk dengan tindak balas berkelajuan tinggi yang tiada tandingan dan keupayaan pemprosesan data yang berkuasa. Kami menggunakan interferometer laser Renishaw untuk menguji ketepatan kawalan pemacu servo SEA DC, dan keputusan menunjukkan bahawa pemacu servo SEA DC berprestasi cemerlang.

Siri SEA pemacu servo DC pada masa ini termasuk siri segi empat sama 1-80A, 140A, 210A; dan siri cincin C49, C68, C81 (dengan diameter luar berongga masing-masing 49mm, 68mm dan 81mm).

Parameter Produk (Spesifikasi)

Arus undian pemacu servo DC SEA1-80A ialah 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A dan 80A (80V).

Voltan terkadar ialah 100V dan 80V. Walau bagaimanapun, kami mengesyorkan agar anda menggunakan voltan bekalan terkadar untuk memberi kuasa kepada pemandu, dan voltan bekalan maksimum tidak boleh melebihi nilai.

dalam jadual.

Angka voltan dan arus yang dinyatakan di atas merujuk kepada voltan dan arus bas bekalan kuasa. Pada hakikatnya, voltan dan arus yang mencapai garisan fasa akan kurang daripada nilai

di laluan bas.

Apabila memilih produk pemacu, parameter "arus berterusan berkesan" mesti diambil kira.

Kuasa keluaran berterusan maksimum SEA1-80A ialah 5.6 kW.

Ciri produk Dan Aplikasi

Kami menerangkan produk pemacu SEA1-80A dengan ciri-ciri berikut:

1. Saiz yang sangat kecil, hanya sebesar telur.

2. Ketumpatan kuasa yang sangat tinggi, menyokong motor DC sehingga 5.6KW.

3. Ketepatan kawalan yang sangat tinggi, menyokong maklum balas daripada hampir semua pengekod arus perdana. Menyokong maklum balas gandaan tambahan + mutlak, dan maklum balas dwi mutlak penyelesai.

4. Kekerapan pensampelan semasa 10KHz, lebar jalur tinggi, lineariti tinggi, dan tindak balas yang tinggi.

5. Pelbagai aplikasi.

Ia boleh digunakan untuk hampir semua industri. Untuk aplikasi yang memerlukan kawalan gerakan yang tepat, SEA1-80A amat sesuai.

Pemacu servo DC telah digunakan secara meluas dalam industri perisikan yang terkandung. Pengilang robot serigala China yang terkenal telah membeli dan menggunakan pemacu servo SEA1-80A DC dalam produk serigala robotiknya.

Dalam bidang peranti perubatan, produk pemacu servo SEA 1-80A DC digunakan dalam robot pembedahan, exoskeleton dan peralatan ujian biokimia.

Dalam bidang litar bersepadu dan peralatan semikonduktor, SEA1-80A digunakan dalam pengendalian wafer, mesin dadu, pengikat mati, stesen siasatan dan mesin penempatan. Produk siri SEA JINGYUE TECHNOLOGY juga digunakan secara meluas dalam meja putar radar, simulasi gerakan, peralatan pengesan fotoelektrik dan penolak pam tanpa aci. Kami adalah pembekal teras kepada 90% pengeluar meja putar di China.

Butiran Pengeluaran

Saiz produk / mm

Struktur dan proses produk

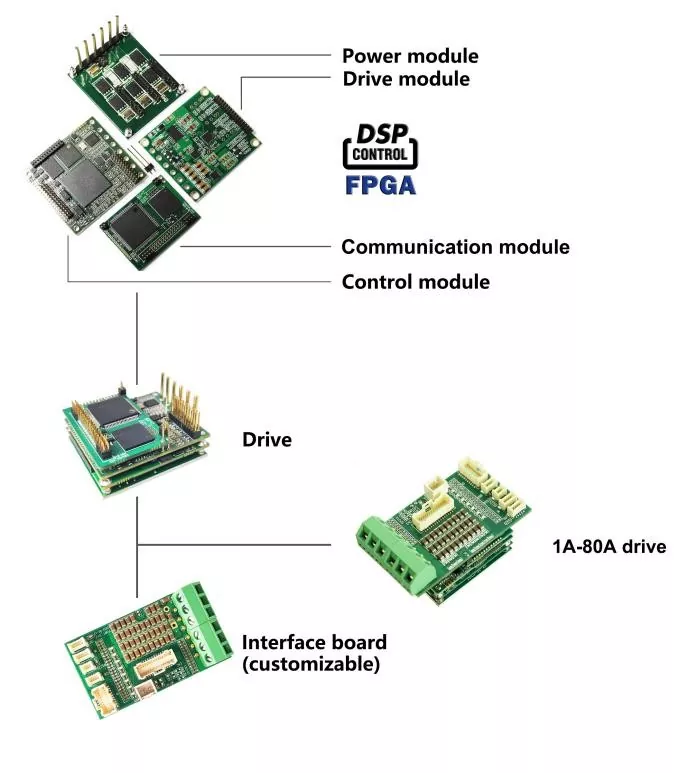

Pemacu servo dc SEA 1-80A terdiri daripada lima bahagian: modul kuasa berdasarkan sink haba berasaskan aluminium, modul pemacu, modul kawalan, modul komunikasi dan papan antara muka.

Kami menyumber luar kerja teknologi pelekap permukaan (SMT) kami ke kilang SMT yang terkenal. Kami memeriksa setiap lapisan PCB untuk memastikan produk separuh siap SMT adalah utuh. Kemudian, kami memasang, rivet, dan memateri papan kuasa dan papan pemandu, dan memeriksanya semula. Hanya produk separuh siap yang lulus pemeriksaan meneruskan ke proses seterusnya, di mana papan kawalan dipasang dan dipateri pada modul pemasangan.

Ini bermakna produk kami menjalani sejumlah 12 pemeriksaan daripada satu PCB kepada produk siap. Pemeriksaan ini bukan pemeriksaan rawak, tetapi pemeriksaan wajib.

Produk juga perlu menjalani ujian penuaan, ujian suhu melampau (jika perlu), ujian pra-gudang dan ujian pra-penghantaran.

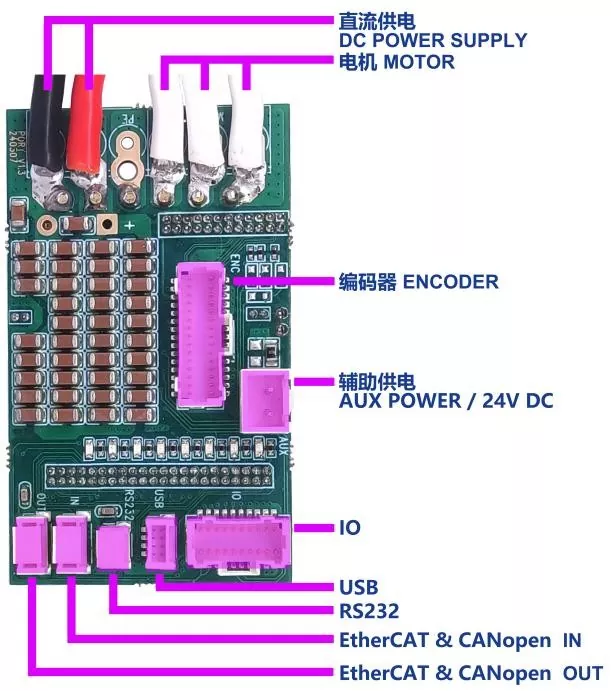

Bekalan kuasa dan kaedah pendawaian motor ditentukan berdasarkan arus. Jika arus kurang daripada 25A, kami menggunakan port sambungan cepat. Jika arus lebih besar daripada 25A, saya memateri wayar untuk pelanggan.

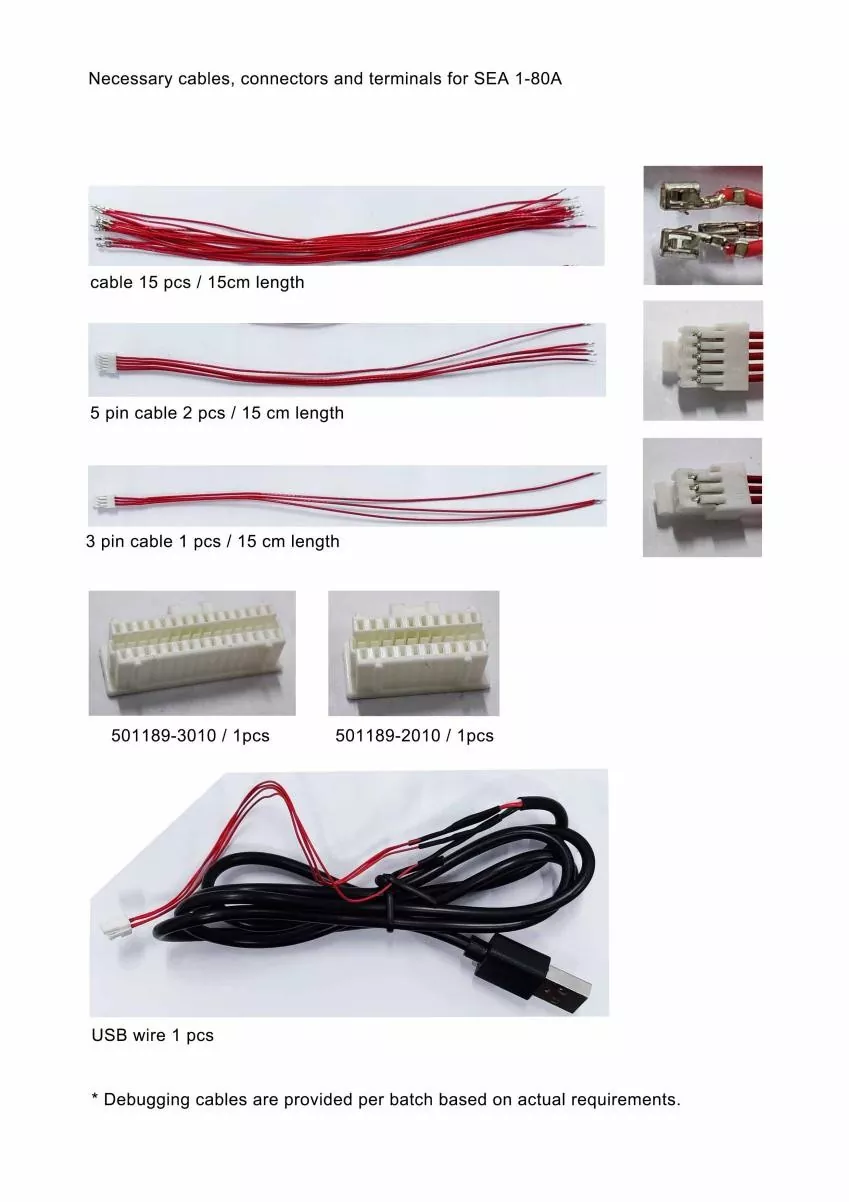

Kami menyediakan pelanggan kami kabel yang diperlukan untuk penyahpepijatan produk.
