Pengekod Induktif Berbilang Giliran Mutlak

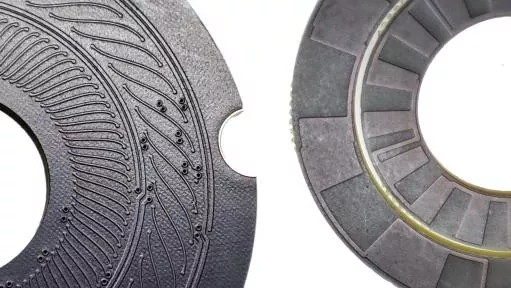

SEA MOTION ialah pembekal pengekod induktif berbilang pusingan mutlak China yang dipercayai, menyediakan pengekod induktif mutlak berbilang pusingan berprestasi tinggi untuk pengukuran gerakan berputar berterusan berbilang kitaran. Memecahkan had kedudukan satu pusingan, pengekod ini merekodkan sudut putaran dan jumlah pusingan dengan tepat dalam berbilang putaran melalui penderiaan induktif dan pemprosesan isyarat pintar. Ia menyimpan semua kedudukan dan menukar data secara kekal, tanpa kehilangan data selepas dimatikan dan tidak memerlukan penentukuran sifar berulang.

Video Syarikat

Parameter

Parameter elektrik

Pengekod ini menyepadukan keupayaan pengukuran ketepatan tinggi dan jarak jauh. Ia menyokong ratusan atau bahkan ribuan lilitan pemantauan kedudukan berterusan sambil mengekalkan resolusi tinggi dan output isyarat kependaman rendah. Mengguna pakai teknologi induktif gred industri, ia mempunyai keupayaan anti-gangguan yang kuat, rintangan kejutan dan rintangan lembapan, sesuai untuk operasi industri tanpa gangguan jangka panjang. Ia menyokong antara muka komunikasi industri yang pelbagai dan serasi dengan sistem kawalan automatik yang kompleks, dengan kestabilan dan kebolehskalaan yang sangat baik.

Video produk

Definisi Terminal

Saiz produk

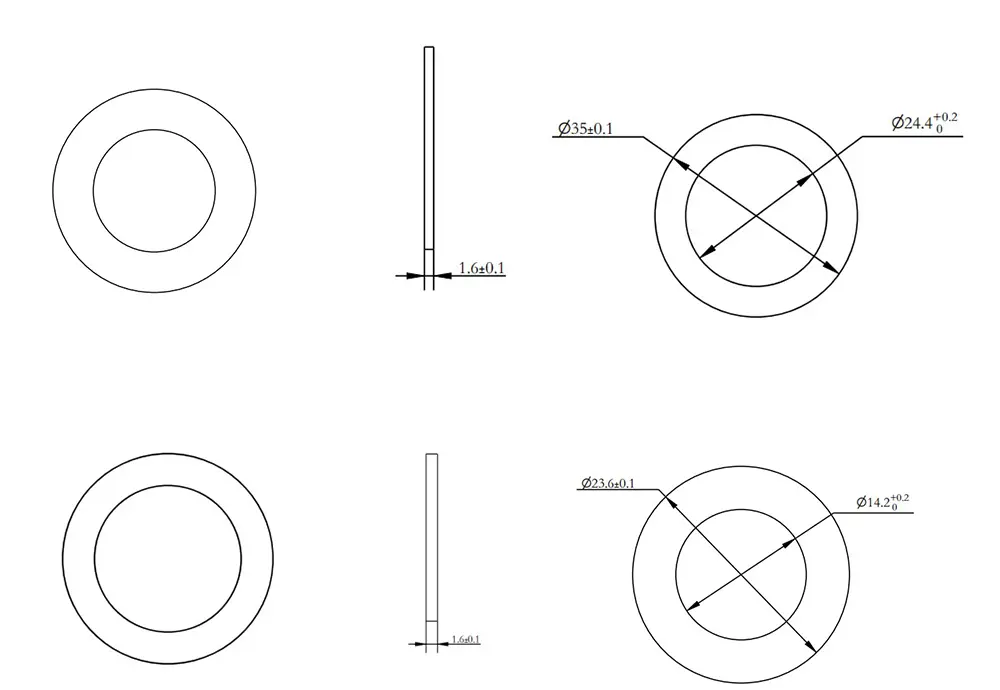

Dimensi rotor / luar dan dalam

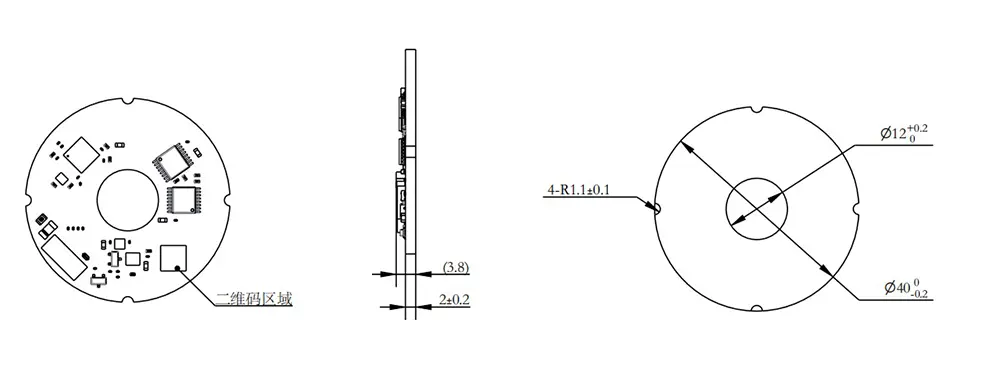

dimensi stator

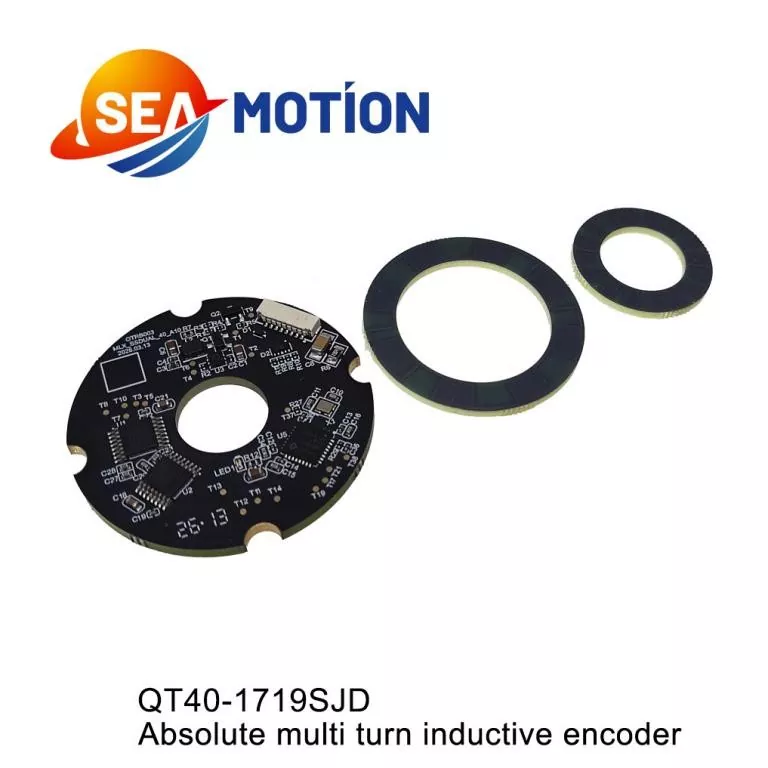

Q T 40- 1719 S JD

①②③  ④  ⑤ ⑥

①-Q: Pengekod induktif siri DM Q

②-T: Pengekod dwi sisi Lpsilateral

③-40: Diameter luar pemegun 40mm

④-1719: 17: resolusi pengekod motor: 17bit;

19: Peleraian pengurangan: 19bit

⑤-S: Jenis Isyarat: SPI

⑥-JD: Radial (keluar terminal mendatar)

Pengekod induktif berbilang pusingan mutlak ialah peralatan teras untuk kawalan gerakan lejang panjang dan berbilang pusingan. Ia digunakan secara meluas dalam jentera perindustrian tugas berat, sistem daya tarikan lif, peralatan penjanaan kuasa angin, mekanisme putar aeroangkasa dan peranti angkat automatik yang besar. Ia menyediakan maklum balas kedudukan berbilang pusingan yang boleh dipercayai untuk gerakan pusingan jarak jauh dan berbilang kitaran, menjamin kawalan yang tepat dan operasi yang selamat bagi peralatan industri besar.

Video pemasangan

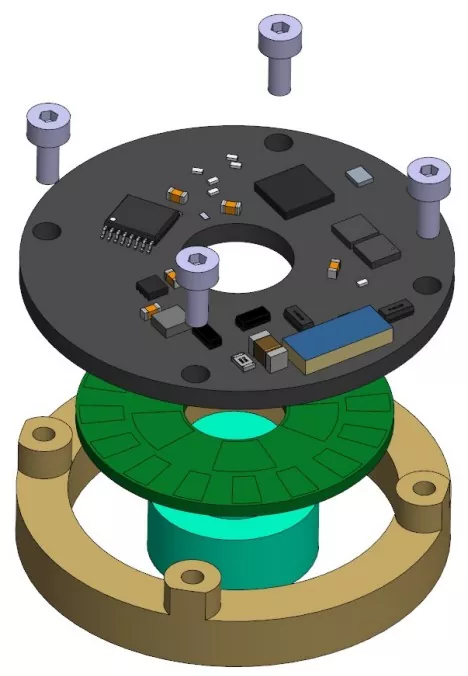

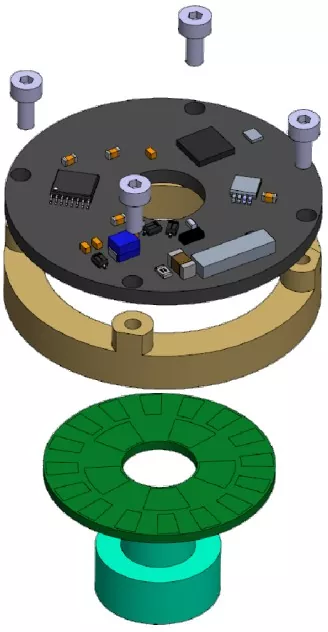

Gambarajah Pemasangan                  Alat yang diperlukan untuk pemasangan

Pemutar skru tork Phillips

Sepana tork kunci hex 1.5mm (metrik)

4 x M2x5.5 Skru kepala pan Phillips dengan mesin basuh rata

2 x skru set mata cawan soket hex M3x3

8 x Skru benam kaunter Phillips M1.6x6

Urutan pemasangan

Pemasangan Rotor:

① Pasangkan rotor pengekod pada aci motor dan letakkannya dengan betul;

②Gunakan pelekat DP460 untuk mengikat plat rotor pengekod dengan selamat pada lengan aci.

[Nota]:

1) Jika ketinggian rotor memerlukan pelarasan, lakukan langkah mengetatkan hanya selepas pelarasan selesai;

2) Untuk mengelakkan skru daripada longgar, sapukan pelekat pengunci benang pada lubang berulir terlebih dahulu atau gunakan skru prasalut.

Tork pengetatan yang disyorkan ialah 7 ± 0.2 kgf·cm.

Pemasangan Stator:

① Letakkan stator pengekod pada permukaan pelekap dan selaraskan empat lubang skru;

② Menggunakan pemutar skru tork Phillips, pandu dalam empat pemasangan skru satu demi satu

(Skru kepala pan M2x5.5 Phillips + pemasangan mesin basuh rata).

[Nota]: Untuk mengelakkan skru daripada longgar, sapukan pelekat pengunci benang pada lubang berulir terlebih dahulu atau gunakan skru prasalut. Tork pengetatan yang disyorkan: 2.8 ± 0.2 kgf·cm.
