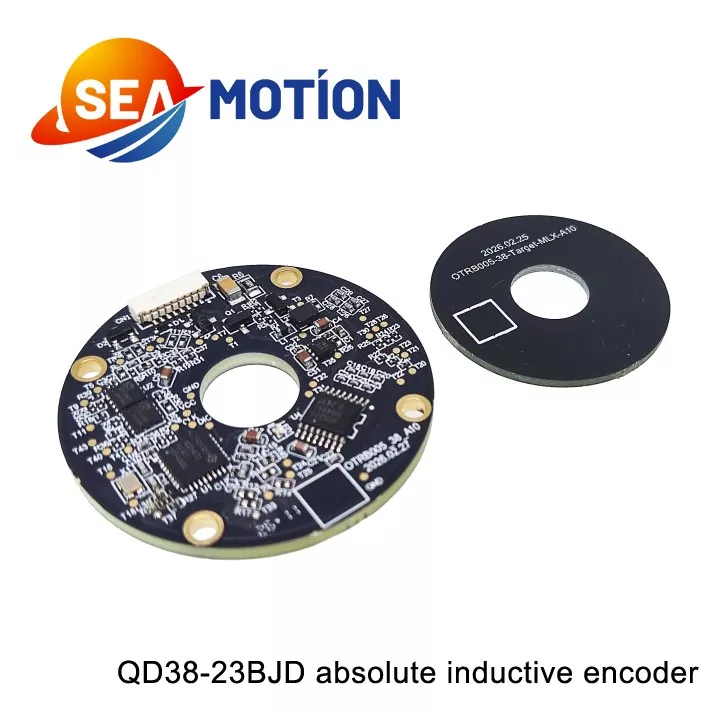

Pengekod Induktif Mutlak

Berasal daripada teknologi gred automotif, sistem ini mewarisi pengalaman R&D matang dan pengeluaran besar-besaran selama bertahun-tahun dalam casis pandu-demi-wayar kenderaan tenaga baharu dan penderia kedudukan pemacu elektrik, yang dibangunkan mengikut piawaian kebolehpercayaan gred automotif. Ia menampilkan maklum balas kedudukan berketepatan tinggi, dengan ketepatan pengesanan hingga ke peringkat kedua arka, memberikan penderiaan sudut tepat untuk sambungan robot dan memastikan kestabilan kawalan gerakan. Ia juga mempunyai keupayaan anti-gangguan yang kuat.

Menggunakan prinsip induktif dan algoritma pemprosesan isyarat khusus, dan setelah menjalani hampir seratus pusingan EMC dan ujian ketahanan, ia menyesuaikan diri dengan operasi motor berkelajuan tinggi dan persekitaran gangguan magnetik yang kuat.

Konsistensi kelompok yang sangat baik: Bergantung pada barisan pengeluaran automatik gred automotif dan kawalan kualiti hujung ke hujung, konsistensi kelompok ke kelompok memenuhi permintaan pengeluaran robot berskala besar.

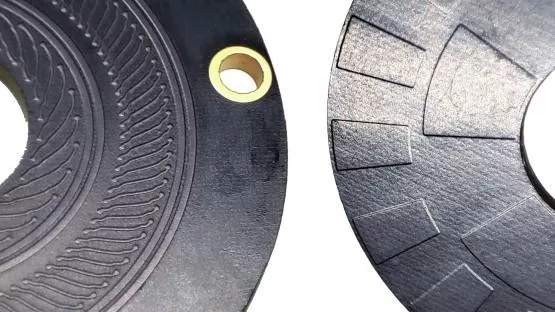

Struktur padat dan kebolehsuaian yang kukuh: Gegelung PCB gegelung dan struktur meja putar konduktif terukir bersaiz kecil, mudah dipasang, dan padan dengan sempurna dengan pelbagai modul sambungan aci berongga.

Video syarikat

Parameter

Parameter elektrik

Pengekod ini menampilkan kebolehsuaian alam sekitar yang luar biasa dan ketahanan struktur. Prinsip kerja tanpa sentuhannya menghapuskan haus mekanikal, merealisasikan operasi tanpa penyelenggaraan jangka panjang. Ia kebal terhadap medan magnet yang sesat, habuk, lembapan dan getaran, menyesuaikan diri dengan sempurna kepada persekitaran perindustrian yang keras. Dengan resolusi tinggi sehingga 23 bit dan kependaman isyarat rendah, ia menyokong protokol komunikasi arus perdana termasuk SSI dan BiSS-C, menyampaikan maklum balas kedudukan yang tepat dan pantas. Struktur padat dan ringan juga membolehkan pemasangan fleksibel dalam ruang peralatan terhad.

Video Produk

Definisi Terminal

Saiz produk

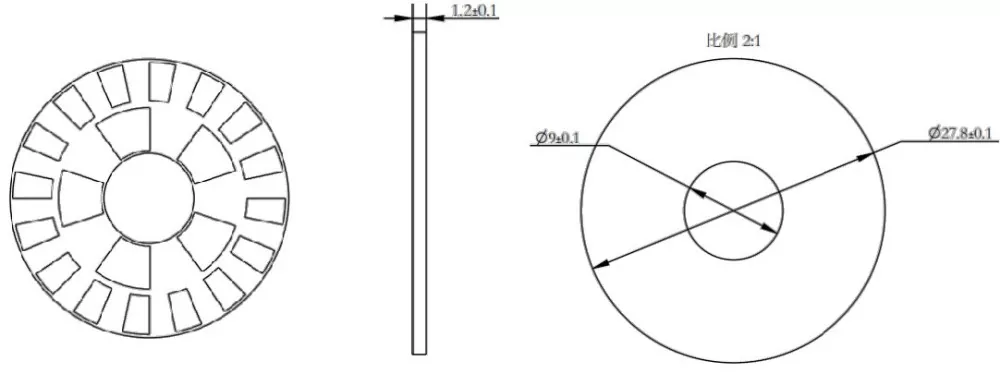

Dimensi rotor

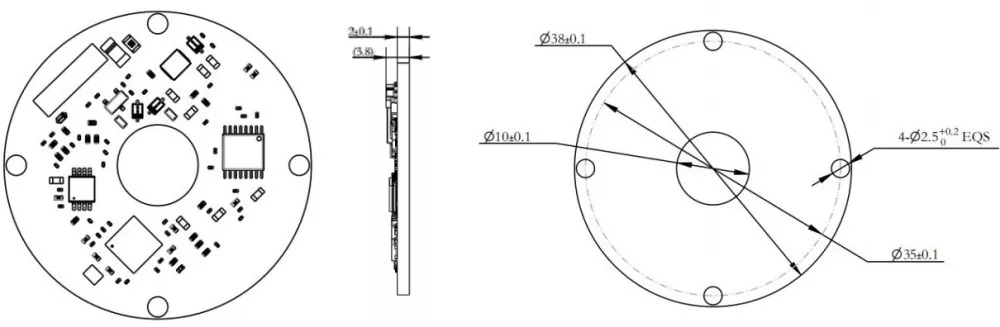

dimensi stator

Q D 38 - 23 B JD

①②③  ④ ⑤⑥

①-Q: Pengekod induktif siri DM Q

②-D: Pengekod tunggal

③-38: Diameter luar 38mm

④-23: Resolusi pengekod: 23-bit

⑤-B: Jenis Isyarat: BiSS-C

⑥-JD: Radial (keluar terminal mendatar)

Digunakan secara meluas dalam automasi industri dan senario kawalan gerakan ketepatan, pengekod induktif mutlak berfungsi pada lengan robot, talian pemasangan automatik, alatan mesin CNC dan sistem motor servo. Ia juga terpakai kepada mesin pembungkusan, peralatan tekstil dan peranti logistik pintar, menyediakan data ukuran kedudukan dan sudut yang stabil untuk memastikan ketepatan, kecekapan dan keselamatan operasi pengeluaran automatik.

Video Pemasangan:

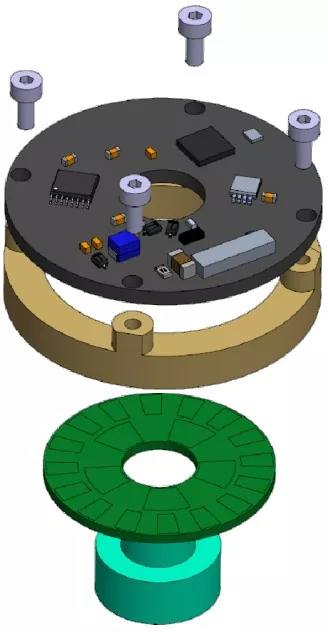

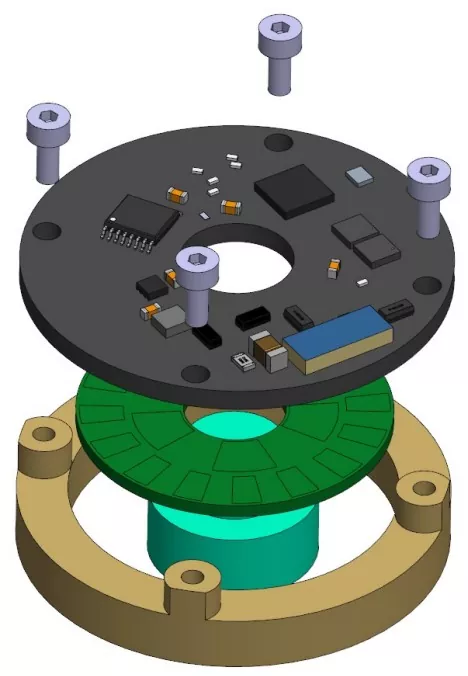

Gambarajah Pemasangan                 Alat yang diperlukan untuk pemasangan

Pemutar skru tork Phillips

Sepana tork kunci hex 1.5mm (metrik)

4 x M2x5.5 Skru kepala pan Phillips dengan mesin basuh rata

2 x skru set mata cawan soket hex M3x3

8 x Skru benam kaunter Phillips M1.6x6

Urutan pemasangan

Pemasangan Rotor:

① Pasangkan rotor pengekod pada aci motor dan letakkannya dengan betul;

②Gunakan pelekat DP460 untuk mengikat plat rotor pengekod dengan selamat pada lengan aci.

[Nota]:

1) Jika ketinggian rotor memerlukan pelarasan, lakukan langkah mengetatkan hanya selepas pelarasan selesai;

2) Untuk mengelakkan skru daripada longgar, sapukan pelekat pengunci benang pada lubang berulir terlebih dahulu atau gunakan skru prasalut.

Tork pengetatan yang disyorkan ialah 7 ± 0.2 kgf·cm.

Pemasangan Stator:

① Letakkan stator pengekod pada permukaan pelekap dan selaraskan empat lubang skru;

② Menggunakan pemutar skru tork Phillips, pandu dalam empat pemasangan skru satu demi satu

(Skru kepala pan M2x5.5 Phillips + pemasangan mesin basuh rata).
