Pengekod Induktif Pusingan Tunggal Mutlak

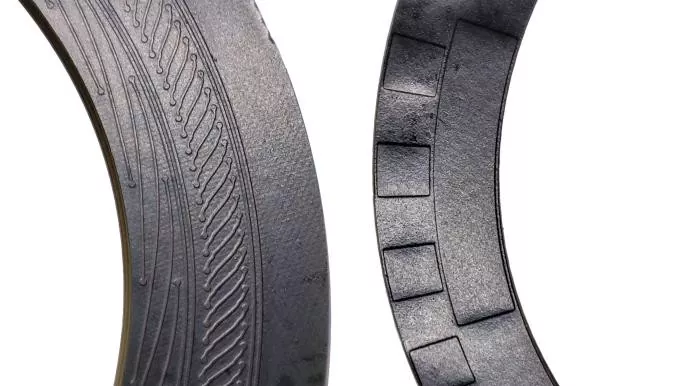

Sebagai pengeluar pengekod induktif satu pusingan mutlak Cina yang boleh dipercayai, SEA MOTION mengkhusus dalam pengekod induktif mutlak satu pusingan yang direka untuk kedudukan tepat bulatan penuh 0–360°. Peranti penderiaan profesional ini mengira kedudukan sudut mutlak melalui gandingan isyarat induktif, mengeluarkan pengekodan eksklusif untuk setiap sudut dalam satu putaran. Ia tidak memerlukan operasi homing selepas pemulihan kuasa dan mengekalkan data kedudukan tepat masa nyata, menjadi pilihan ideal untuk pemantauan gerakan berputar kitaran tunggal.

Video syarikat

Parameter

Parameter elektrik

Produk ini mempunyai kelebihan tersendiri iaitu ketepatan tinggi dan kestabilan tinggi. Ia mencapai ralat sudut ultra rendah dan kebolehulangan tinggi, menyokong pengesanan sudut resolusi tinggi. Bebas daripada haus sentuhan mekanikal, ia mempunyai hayat perkhidmatan yang panjang dan sifar kos penyelenggaraan harian. Tahan kepada gangguan elektromagnet, suhu tinggi dan pencemaran industri, ia mengekalkan prestasi yang konsisten dalam keadaan kerja yang kompleks. Strukturnya yang ringkas, pemasangan yang mudah dan keserasian yang kukuh menjadikannya boleh disesuaikan dengan pelbagai sistem kawalan gerakan standard.

Video produk

Definisi Terminal

Saiz produk

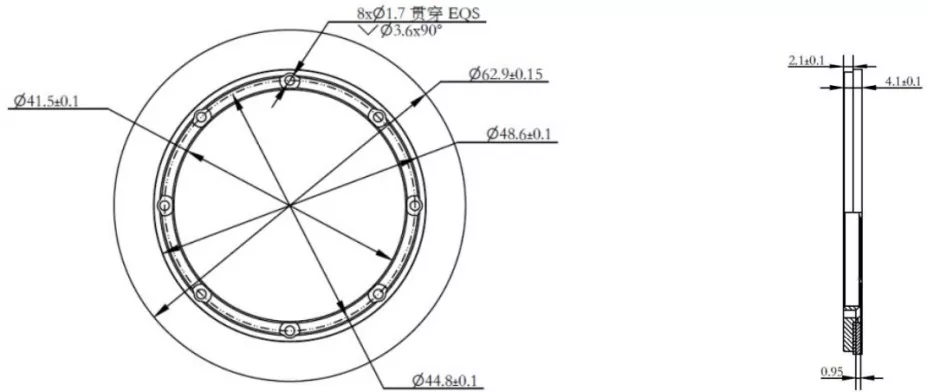

Dimensi rotor

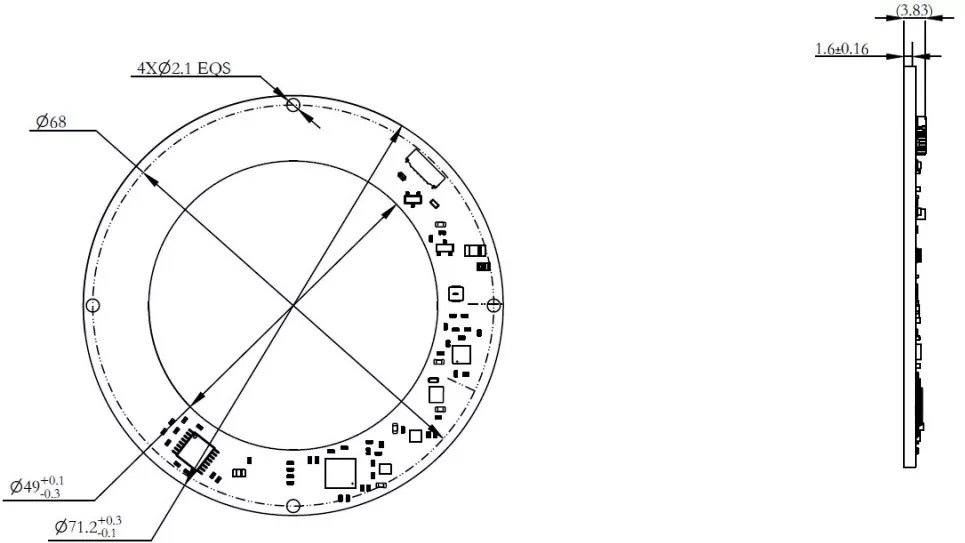

dimensi stator

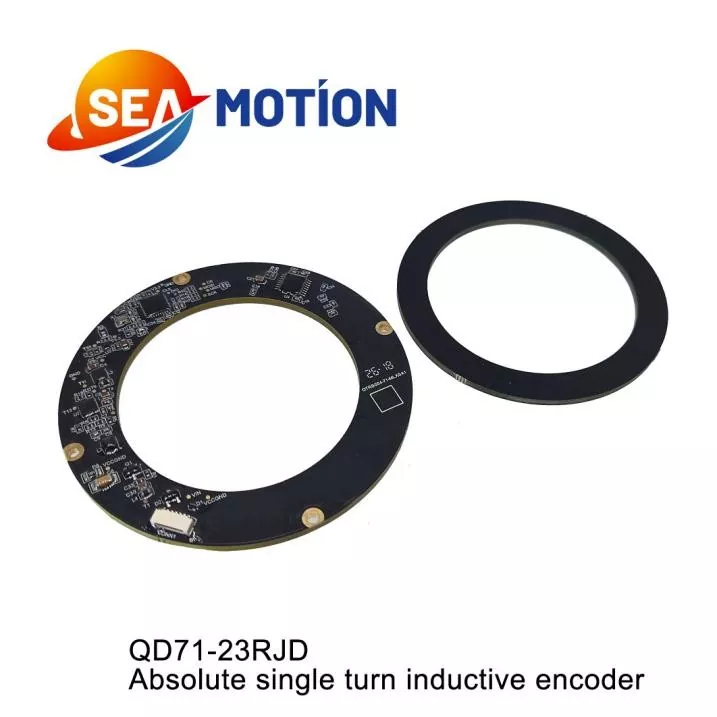

Q D71 - 23 R JD

①②③  ④ ⑤ ⑥

①-Q: Pengekod induktif siri DM Q

②-D: Pengekod tunggal

③-71: Diameter luar 71mm

④-23: Resolusi pengekod: 23-bit

⑤-B: Jenis Isyarat: RS485

⑥-JD: Radial (keluar terminal mendatar)

Pengekod induktif pusingan tunggal mutlak digunakan terutamanya dalam kedudukan sudut tunggal dan senario kawalan berputar. Ia digunakan secara meluas dalam platform berputar industri, komponen berputar peralatan perubatan, sistem pan-condongan kamera, modul putaran instrumen ujian dan mekanisme putaran servo kecil. Ia memberikan maklum balas sudut yang tepat untuk pergerakan putaran kitaran pendek, memastikan kedudukan yang tepat dan operasi yang stabil bagi peralatan putar ketepatan.

Video pemasangan

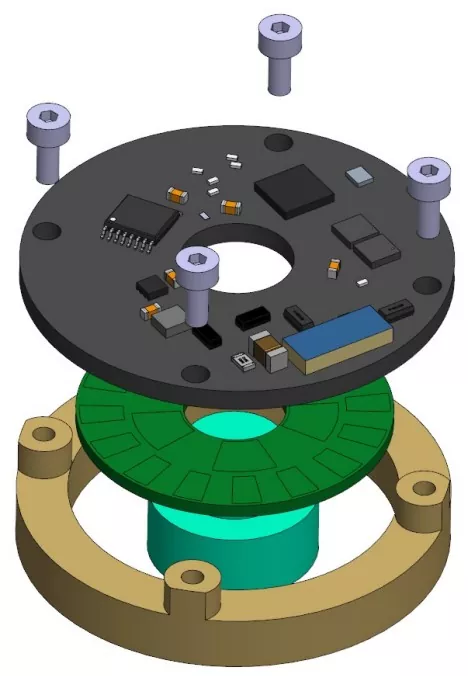

Gambarajah Pemasangan                 Alat yang diperlukan untuk pemasangan

Pemutar skru tork Phillips

Sepana tork kunci hex 1.5mm (metrik)

4 x M2x5.5 Skru kepala pan Phillips dengan mesin basuh rata

2 x skru set mata cawan soket hex M3x3

8 x Skru benam kaunter Phillips M1.6x6

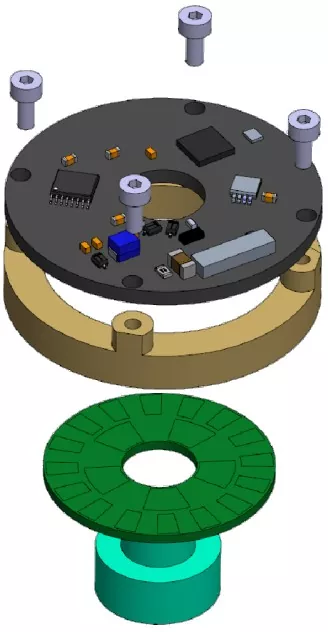

Urutan pemasangan

Pemasangan Rotor:

① Pasangkan rotor pengekod pada aci motor dan letakkannya dengan betul;

②Gunakan pelekat DP460 untuk mengikat plat rotor pengekod dengan selamat pada lengan aci.

[Nota]:

1) Jika ketinggian rotor memerlukan pelarasan, lakukan langkah mengetatkan hanya selepas pelarasan selesai;

2) Untuk mengelakkan skru daripada longgar, sapukan pelekat pengunci benang pada lubang berulir terlebih dahulu atau gunakan skru prasalut.

Tork pengetatan yang disyorkan ialah 7 ± 0.2 kgf·cm.

Pemasangan Stator:

① Letakkan stator pengekod pada permukaan pelekap dan selaraskan empat lubang skru;

② Menggunakan pemutar skru tork Phillips, pandu dalam empat pemasangan skru satu demi satu

(Skru kepala pan M2x5.5 Phillips + pemasangan mesin basuh rata).

[Nota]: Untuk mengelakkan skru daripada longgar, sapukan pelekat pengunci benang pada lubang berulir terlebih dahulu atau gunakan skru prasalut. Tork pengetatan yang disyorkan: 2.8 ± 0.2 kgf·cm.
