GERAKAN LAUTmembangunkan prestasi tinggiliberhampiran motor pemacupenyelesaian untuk automasi industri, pemesinan ketepatan dan kedudukan berkelajuan tinggi. Dengan menyampaikan gerakan linear terus tanpa mekanisme penghantaran mekanikal konvensional, motor ini membantu pengeluar peralatan meningkatkan ketepatan kedudukan, tindak balas dinamik dan kecekapan pengeluaran.
Motor pemacu linear menukar tenaga elektrik terus kepada gerakan garis lurus, menghapuskan keperluan untuk komponen penghantaran perantaraan seperti skru bebola, tali pinggang dan mekanisme rak-dan-pinion. Seni bina pacuan terus ini mengurangkan tindak balas mekanikal dan haus berkaitan penghantaran sambil mendayakan pecutan tinggi, kedudukan boleh berulang dan kawalan gerakan responsif. Daripada pembuatan semikonduktor dan pemotongan laser kepada pemasangan elektronik dan pemeriksaan automatik, motor linear semakin berharga dalam aplikasi yang menuntut ketepatan dan daya pemprosesan. Panduan ini menerangkan cara motor pemacu linear berfungsi, membandingkan konfigurasi motor biasa, menggariskan aplikasi perindustriannya, dan mengenal pasti faktor penting yang harus dinilai oleh jurutera apabila memilih penyelesaian.
Motor pemacu linear ialah penggerak elektromagnet yang menghasilkan tujahan linear secara langsung dan bukannya menjana gerakan berputar yang mesti ditukar kepada pergerakan garis lurus. Ia lazimnya difahami sebagai motor berputar yang tidak terluka: komponen elektromagnet aktifnya disusun sepanjang laluan linear, membenarkan komponen bergerak bergerak di sepanjang trek magnet.
Dalam motor linear magnet kekal biasa, komponen utama termasuk:
Tidak seperti motor berputar konvensional yang disambungkan kepada skru bola, motor linear pemacu terus tidak memerlukan mekanisme penghantaran berputar-ke-linear. Ini menjadikannya sangat menarik untuk mesin yang pelepasan mekanikal, pematuhan penghantaran atau had kelajuan menjejaskan prestasi.
Terokai rangkaian produk motor pemacu linear SEA MOTION untuk menyemak konfigurasi dan parameter teknikal yang tersedia.
Prinsip kerja motor pemacu linear adalah berdasarkan daya elektromagnet. Apabila pemacu servo membekalkan arus terkawal ke belitan motor, medan magnet yang terhasil berinteraksi dengan magnet kekal atau struktur magnet yang sepadan untuk menjana tujahan linear.
Proses pergerakan biasanya mengikut empat langkah:
Oleh kerana motor menjana gerakan linear secara langsung, sistem mengelakkan ralat tindak balas dan pic skru berkaitan penghantaran. Walau bagaimanapun, ketepatan kedudukan keseluruhan masih bergantung pada pengekod, penalaan servo, kualiti laluan pandu, kestabilan terma, ketepatan pelekap dan struktur mesin.
Untuk aplikasi yang memerlukan pecutan pantas dan perubahan arah yang kerap, prinsip pemacu terus ini boleh meningkatkan tindak balas dinamik dan mengurangkan masa mengendap apabila motor dan sistem kawalan bersaiz betul.
Pemacu terus menghapuskan tindak balas yang berpunca daripada mekanisme penghantaran konvensional. Apabila dipasangkan dengan pengekod linear yang sesuai, struktur mekanikal yang tegar, dan pengawal servo yang ditala dengan baik, motor linear boleh menyokong kedudukan yang boleh berulang untuk pembuatan ketepatan.
Tanpa peringkat penghantaran berputar-ke-linear tambahan, motor linear boleh bertindak balas dengan pantas kepada pergerakan yang diarahkan. Keupayaan ini berguna untuk kedudukan lejang pendek, gerakan salingan frekuensi tinggi dan barisan pengeluaran yang memerlukan pergerakan pantas antara stesen pemprosesan.
Motor linear tidak memerlukan pelarasan rutin tindak balas skru bola atau ketegangan tali pinggang. Mereka juga menghapuskan haus dalam komponen penghantaran tersebut. Panduan linear, galas, sistem penyejukan, kabel dan peranti maklum balas mungkin masih memerlukan pemeriksaan dan penyelenggaraan.
Penjanaan tujahan langsung boleh mengurangkan getaran yang disebabkan oleh penghantaran dan ketidakteraturan pergerakan. Dalam aplikasi seperti pemotongan laser, pemeriksaan optik dan pendispensan ketepatan, gerakan stabil membantu mengekalkan keadaan pemprosesan yang konsisten.
Motor pemacu linear boleh disepadukan ke dalam peringkat kedudukan padat, paksi perjalanan jauh, sistem gantri dan peralatan automasi khusus. Kesesuaian mereka bergantung pada ruang pemasangan yang tersedia, tujahan yang diperlukan, reka bentuk terma, dan konfigurasi panduan.
Struktur motor yang berbeza menawarkan gabungan ketumpatan daya, daya tarikan, kelakuan terma dan kelancaran pergerakan yang berbeza. SEA MOTION mengenal pasti beberapa konfigurasi motor pemacu linear untuk keperluan peralatan yang berbeza.
| Siri Motor | Reka Bentuk Struktur | Pertimbangan Pemilihan Utama | Aplikasi Berpotensi |
|---|---|---|---|
| SMJ | Reka bentuk magnet rata, teras besi | Nilaikan keperluan tujahan, tarikan magnetik, dan kekukuhan struktur | Automasi industri dan pemesinan ketepatan |
| SMUC | Reka bentuk magnetik pertengahan, teras besi | Pertimbangkan ruang pelekap yang tersedia, keperluan daya dan susun atur paksi | Sistem kedudukan khusus dan peralatan automatik |
| SMU-H | Reka bentuk magnet dua hala, teras besi | Menilai output daya, imbangan magnet, dan integrasi mekanikal | Sistem gerakan industri dinamik tinggi |

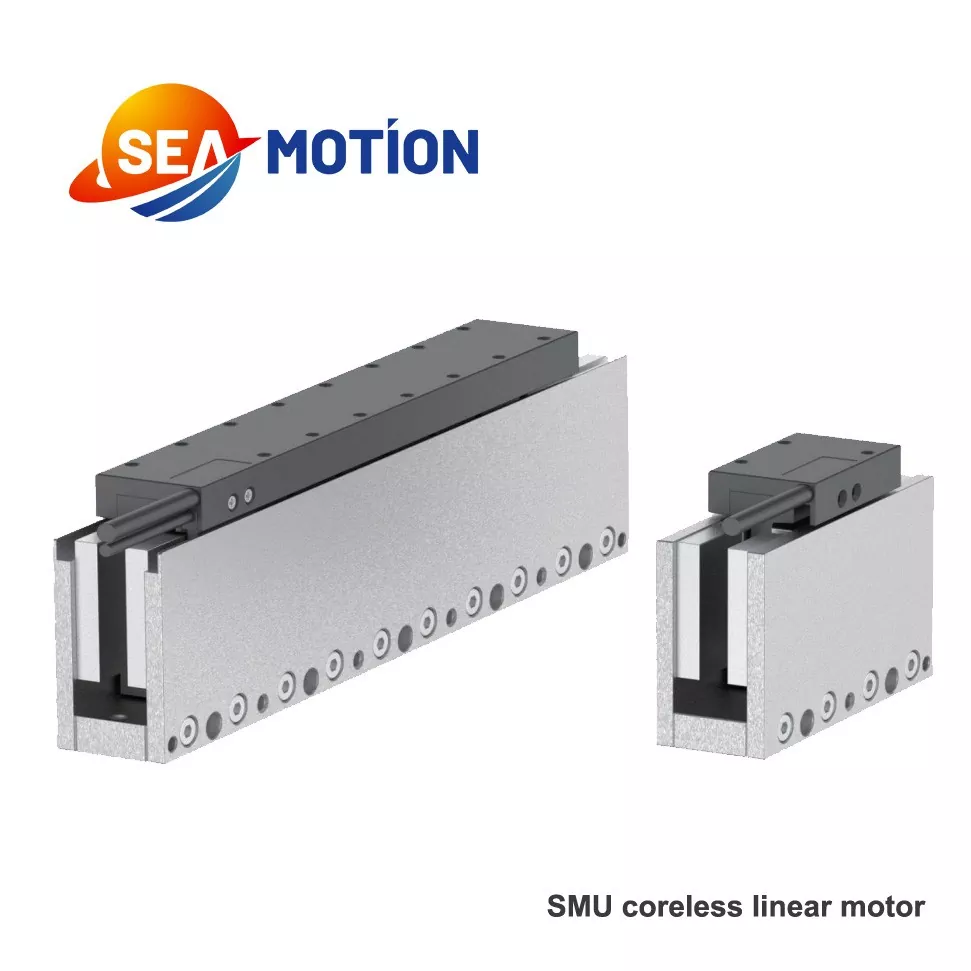

| SMU | Reka bentuk magnet dua hala, tanpa besi | Pertimbangkan cogging rendah, pergerakan lancar dan pengurusan terma | Kedudukan ketepatan dan proses pemeriksaan sensitif |
| SMJE / SMJD | Konfigurasi separuh tertutup / tertutup sepenuhnya | Semak perlindungan alam sekitar, akses dan keperluan pemasangan | Peralatan yang memerlukan susunan motor yang lebih tertutup |
Jadual ini menyediakan rangka kerja pemilihan awal dan bukannya kedudukan prestasi universal. Sahkan spesifikasi model semasa, keperluan alam sekitar dan kesesuaian aplikasi dengan pengilang sebelum memuktamadkan reka bentuk.
Untuk maklumat siri terperinci, lawati halaman motor linear SEA MOTION.
Pengendalian wafer, pemeriksaan ketepatan, ikatan die, dan pemprosesan panel paparan memerlukan pergerakan yang tepat dan kedudukan boleh berulang. Motor linear boleh menyokong operasi ini dengan menyediakan perjalanan yang pantas, terkawal dan mengurangkan ralat gerakan berkaitan penghantaran.
Peralatan pemprosesan laser dan alatan mesin berketepatan tinggi selalunya memerlukan pergerakan pantas, pecutan terkawal dan penjejakan laluan yang tepat. Paksi linear pemacu terus boleh membantu meningkatkan daya pemprosesan dan mengurangkan ralat kedudukan yang berkaitan dengan sistem penghantaran mekanikal.
Sistem pilih dan letak automatik, mesin pendispensan, talian pemasangan komponen dan peralatan pemeriksaan visual bergantung pada gerakan yang konsisten. Motor pemacu linear boleh menyokong operasi kitaran tinggi dan pergerakan tepat antara lokasi pemprosesan.
Pembuatan bateri dan pengeluaran sel suria melibatkan kedudukan berulang, penjajaran, susun dan pemeriksaan. Sistem motor linear yang direka bentuk dengan betul boleh membantu mengekalkan kebolehulangan sambil memenuhi keperluan pecutan dan masa kitaran pengeluaran automatik.
Platform pengimejan, automasi makmal dan peralatan pengukuran ketepatan mungkin mendapat manfaat daripada pergerakan yang lancar dan boleh dikawal. Pereka bentuk juga mesti mempertimbangkan bunyi, getaran, kenaikan suhu, kebersihan dan sebarang keperluan keselamatan khusus aplikasi.
GERAKAN LAUT juga membangunkan peralatan berdasarkan teknologi motor pemacu linear, termasuk pemotongan laser berketepatan tinggi dan sistem pengecaman dan pemeriksaan visual.
Memilih motor yang sesuai memerlukan lebih daripada membandingkan kelajuan maksimum atau tujahan puncak. Jurutera harus menilai keseluruhan paksi gerakan, termasuk beban, laluan pandu, pemacu servo, peranti maklum balas, dan sistem pengurusan haba.
Titik permulaan yang berguna untuk daya pecutan ialah:
Daya pecutan yang diperlukan = Jisim bergerak × Pecutan
Sebagai contoh, mempercepatkan pemasangan bergerak 20 kg pada 10 m/s² memerlukan 200 N daya pecutan bersih sebelum mengambil kira geseran, graviti, daya proses dan kerugian lain. Pemilihan motor akhir mesti membezakan tujahan berterusan daripada tujahan puncak dan mengesahkan bahawa paksi lengkap boleh memenuhi profil gerakan yang diperlukan.
Semak spesifikasi motor pemacu linear pengeluar dan minta sokongan kejuruteraan apabila beban atau kitaran tugas menuntut.
| Faktor Penilaian | Motor Pemacu Linear | Skru Bola atau Pemacu Tali Pinggang |
|---|---|---|
| Penjanaan gerakan | Tujahan elektromagnet linear terus | Gerakan berputar ditukar kepada perjalanan linear |
| Tindak balas penghantaran | Tiada tindak balas penghantaran mekanikal | Bergantung pada reka bentuk, komponen, dan pelarasan |
| Tindak balas dinamik | Boleh menyokong pecutan tinggi dan tindak balas pantas | Terhad oleh inersia penghantaran, kekakuan dan reka bentuk mekanikal |
| Pemakaian mekanikal | Tiada skru bola atau kehausan penghantaran tali pinggang | Komponen penghantaran boleh haus dari semasa ke semasa |
| Pertimbangan terma | Pelesapan haba gegelung dan suhu magnet memerlukan penilaian | Pemanasan motor, galas, skru dan penghantaran memerlukan penilaian |
| Pelaburan awal | Boleh lebih tinggi bergantung pada reka bentuk sistem yang lengkap | Boleh menjimatkan untuk tugasan kedudukan konvensional |
| Aplikasi paling sesuai | Profil gerakan berkelajuan tinggi, berketepatan tinggi, menuntut | Sistem penentududukan tujuan am dan sensitif kos |
Motor pemacu linear bukanlah penyelesaian terbaik secara automatik untuk setiap mesin. Skru bola dan pemacu tali pinggang kekal praktikal untuk banyak aplikasi, terutamanya apabila kelajuan dan ketepatan sederhana memenuhi keperluan proses. Pilihan yang tepat bergantung pada sasaran prestasi, seni bina sistem, kos kitaran hayat dan persekitaran operasi.
Walaupun motor pemacu terus menghapuskan beberapa komponen penghantaran mekanikal, kualiti pemasangan kekal kritikal untuk prestasi jangka panjang.
Sebelum pentauliahan, uji motor merentasi kelajuan, pecutan, beban dan julat kitaran tugas yang dimaksudkan. Rekod prestasi kedudukan dan suhu di bawah keadaan operasi yang mewakili. Semakan ini membantu mengenal pasti isu penyepaduan sebelum pengeluaran skala penuh.
Kelebihan utamanya ialah gerakan linear terus tanpa mekanisme penghantaran berputar-ke-linear. Ini menghapuskan tindak balas penghantaran dan boleh mendayakan pecutan tinggi, kedudukan yang tepat dan pengurangan penyelenggaraan yang berkaitan dengan skru bola atau tali pinggang.
ya. Banyak motor pemacu linear direka untuk pecutan pantas, kelajuan perjalanan yang tinggi dan perubahan arah yang kerap. Prestasi sebenar bergantung pada tujahan motor, jisim bergerak, keupayaan pemacu servo, maklum balas pengekod, kekakuan mekanikal dan had terma.
Motor teras besi menggunakan struktur magnet besi dan boleh memberikan ketumpatan daya yang tinggi, tetapi ciri tarikan magnet dan cogging mesti dipertimbangkan. Motor tanpa besi menghilangkan teras besi dalam pemasangan gegelung bergerak, yang boleh mengurangkan cogging dan meningkatkan kelancaran pergerakan. Pilihan terbaik bergantung pada tujahan aplikasi, ketepatan dan keperluan terma.
Motor menghapuskan penyelenggaraan yang berkaitan dengan skru konvensional atau komponen penghantaran tali pinggang. Walau bagaimanapun, sistem yang lengkap mungkin masih memerlukan pemeriksaan panduan linear, kabel, pengekod, peralatan penyejukan, perkakasan pelekap dan komponen lain mengikut persekitaran operasi dan pengesyoran pengeluar.
Mulakan dengan menentukan muatan, jarak perjalanan, tujahan berterusan dan puncak, kelajuan, pecutan, ketepatan kedudukan, kitaran tugas dan keadaan pemasangan. Kemudian sahkan keserasian elektrik, keperluan penyejukan, pilihan maklum balas dan penyepaduan mekanikal dengan pengilang.
GERAKAN LAUT menawarkan berbilang konfigurasi motor linear untuk aplikasi gerakan ketepatan. Untuk pengesyoran yang sesuai, berikan lejang yang anda perlukan, jisim bergerak, kelajuan sasaran, pecutan, ketepatan kedudukan, kitaran tugas dan kekangan pemasangan. Pasukan kejuruteraan boleh menggunakan butiran ini untuk membantu mengenal pasti konfigurasi yang sesuai.
Motor pemacu linear boleh membantu pengilang mengatasi had sistem penghantaran konvensional dengan menyampaikan tujahan linear terus, kawalan gerakan responsif dan mengurangkan kehausan berkaitan penghantaran. Kelebihannya amat berkaitan dengan peralatan semikonduktor, pemesinan ketepatan, pemprosesan laser, pemasangan elektronik dan pemeriksaan automatik. Pelaksanaan yang berjaya bergantung pada pemilihan struktur motor yang betul, memadankan tujahan berterusan dan puncak kepada beban sebenar, dan menyepadukan motor dengan panduan, maklum balas, pemacu servo dan pengurusan haba yang sesuai.
Sama ada anda sedang menaik taraf mesin sedia ada atau membangunkan platform automasi baharu, SEA MOTION boleh membantu anda menilai pilihan motor pemacu linear untuk aplikasi anda. Lawati halaman produk motor pemacu linear rasmi untuk menyemak konfigurasi dan parameter teknikal yang tersedia. Jika anda memerlukan bantuan dengan pemilihan model, keperluan prestasi atau penyelesaian khusus projek,hubungi kamiuntuk membincangkan keperluan anda dan meminta sebut harga yang disesuaikan.
